远程供水系统

制造商北京凌天

型号RFS10000

产品编号

产品检验单位

产品检验证号

联系电话010-51652021 13301315363

促销价

最后更新2016-06-28 22:18:00

浏览次数11

在线客服

      产品参数

    • 制造商北京凌天
    • 型号: RFS10000
    • 生产/代理:
    • 产品检验单位:
    • 产品验证证号:
    • 专利类型:


一、系统总体描述

远程供水系统由 1 辆泵浦消防车和 2 辆水带敷设消防车组成,供水主管线采用 300mm 大口径消防水带。

可将 4000m 以内的水源,以≥220L/s 的流量输送到火灾现场,同时具备城市排涝功能。


 二、系统主要性能指标
1、供水流量:≥220L/s
2、供水距离:≤4000m
3、供水泵组出口压力:≥0.9MPa
4、吸水高度:≤15m
5、连续工作时间:15 天
6、工作温度:-25℃ ~ +46℃


三、泵浦消防车(1 辆)
每辆泵浦消防车分别由底盘、上装、拉臂钩、大流量泵站单元、

吊臂系统等五部分组成。
1、底盘
1.1 底盘:德国 MAN TGS 26.360
1.2 驱动方式:6×4
1.3 发动机最大功率: 360 马力,柴油,直喷涡轮增压,水冷。
1.4 转向:方向盘左置,液压助力转向,方向盘高度和倾角可调,带方向盘锁。
1.5 最高车速:140 公里/小时
1.6 制动:原装 MAN BrakeMatic 电子制动系统(EBS)含防抱死制动系统(ABS),双管路制动系统,前桥盘式制动,后桥盘式制动,加热式空气干燥器,辅助制动器为发动机排气阀制动+发动机排气制
动。
1.7 排放:国 4 排放标准。
1.8 其他设备:近光灯、远光灯、前后雾灯、倒车灯、转向灯、驾驶室顶部警灯安装预留、上下及倾角液压可调方向盘、刹车自动调整装置、倒车告警响号、前挡泥板、前下防护杠、钢制保险杠带一个牵引销、后拖钩一个为 ROCKINGER SK5、燃油系统油水分离器、刹车系统空气干燥器、20 米带气压表轮胎充气软管、警示三角板、急救包、轮胎垫木、2 把备用钥匙、千斤顶、随车工具、中文司机使用手册等等。

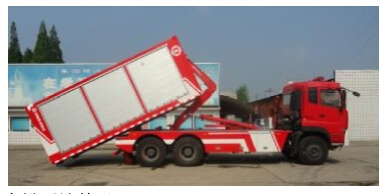

2、拉臂钩
2.1 采用液压驱动,发动机取力,自装卸能力≥14000kg,装载卸载时间≤60s,拉臂钩即使在卡车和货箱成 15-18 度的情况下,仍然可以钩拉货箱。
2.2 可满足集装箱的整体自装卸需要,吊卸平稳、安全可靠、速度快、操作维护方便,驾驶室内或外有一套操纵系统。


3、大流量泵站单元

3.1 抽水泵组

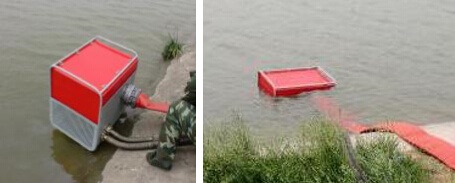

3.1.1 液压漂浮式潜水泵与液压马达为一体式结构,表面采用防腐蚀技术,液压驱动。配置液压油管 50m,通过液压卷盘实现自动展
开和回收。
3.1.2 抽水泵组额定吸水流量 220L/S,垂直取水高度≥15m,单泵重量≤150kg。潜水泵数量 1 个。潜水泵出口口径 DN250。

3.1.3 抽水泵组通过浮筒,可漂浮在水面上并五面吸水,每个吸水面由过滤防护网包裹,堵塞后用滤网清理工具可快速清理


3.2 加压泵组
3.2.1 采用康明斯柴油发动机,增压中冷。管道均采用不锈钢材
质,防腐蚀,加压泵出口流量:220L/S。
3.2.2 加压消防泵
采用优质高效全密封、无泄漏、耐腐蚀消防泵,额定流量:220L/S,最大出口压力≥0.9MPa,末端出口压力≥0.6MPa。
3.3 控制系统
控制系统采用 PLC 可编程逻辑控制器,可 根据运行情况自动或手动调节增压泵的进压和排压,保证泵组的自动运行,所有仪表的显示值采用中国计量标准,能实时显示转速、压力、流量等参数。 具备工况监控、报警、过载保护等功能,1 人既可完成操作。
4、吊臂系统
原装进口吊臂。最大水平伸缩距离 6.43m,最远端起吊重量≥500kg,带卷扬功能。

四、水带敷设消防车(2 辆)
水带敷设消防车分别由底盘、水带收卷机头、水带箱、水带等组
成。
1、底盘
1.1 底盘:德国 MAN TGS 26.360 消防车专用底盘。
1.2 驱动方式:6×4
1.3 发动机最大功率: 360 马力,柴油,直喷涡轮增压,水冷。
1.4 转向:方向盘左置,液压助力转向,方向盘高度和倾角可调,带方向盘锁。
1.5 最高车速:140 公里/小时

1.6 制动:原装 MAN BrakeMatic 电子制动系统(EBS)含防抱死制动系统(ABS),双管路制动系统,前桥盘式制动,后桥盘式制动,加热式空气干燥器,辅助制动器为发动机排气阀制动+发动机排气制
动。
1.7 排放:国 4 排放标准。
1.8 其他设备:近光灯、远光灯、前后雾灯、倒车灯、转向灯、驾驶室顶部警灯安装预留、上下及倾角液压可调方向盘、刹车自动调整装置、倒车告警响号、前挡泥板、前下防护杠、钢制保险杠带一个牵引销、后拖钩一个为 ROCKINGER SK5、燃油系统油水分离器、刹车系统空气干燥器、20 米带气压表轮胎充气软管、警示三角板、急救包、轮胎垫木、2 把备用钥匙、千斤顶、随车工具、中文司机使用手册等等。

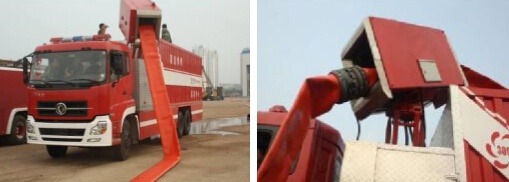

2、水带收卷机头
2.1 收卷机头平时处于卧倒状态,工作时机头举升,并旋转至与车辆行驶方向成一定角度。
该装置可自动将地面上带接口的 DN300 口径水带在人工辅助下整齐地收入到水带集装箱中,水带收卷速度设置多个档位,可根据实际状况选择合适档位收卷。
2.2配置水带清洗装置一套,在水带通过收卷机头进入水带箱前,对水带自动进行清洗,流量 20L/min;压力 10MPa,保持水带清洁


3、水带箱

3.1 钢制骨架结构,两侧为钢制瓦楞板,后面为双开式集装箱门,
牢固可靠,确保强度和刚度。每 个 水带箱容纳 DN300 口径水带 2000m。
3.2 水带
输水干线水带为 300mm,辅助水带为 250mm 和 150mm,工作压力
≥1.0MPa,爆破压力≥3.0MPa。所有水带表面均采用一次挤压成型技
术的双面聚氨酯涂层,由高强度、高延伸率的铝合金材料制成插转式
接头连接,工作压力≥1.0MPa,接头表面采用防腐蚀技术。
3.2.1 水带明细:
300mm 水带 2000 米,其中:100 米 19 根,50 米 1 根,30 米 1 根,20 米 1 根。150mm 水带 40 米,其中:20 米 2 根。
4、器材箱
4.1 可调式结构,内饰板采用表面氧化处理的铝合金板,底板采用表面经氧化处理的铝合金花纹板,外观具有一定的平整度、精细度
和美观性。所有五金件采用耐腐蚀、防锈蚀的经久耐用材料。
4.2 器材箱布局合理,使用方便、快捷、安全,符合人体工程学原理设计,1-2 个动作内取用任何器材。
五、随车器材附件(单车)
五、随车器材附件(单车)
序号 名称 规     格 数量
1 分水器 DN300- DN150,DN150-DN80×4 2 套
2 异型接头 DN300- DN250 1 套 3 水带护桥 DN300 2 套
4 滤网清理工具  1 套
5 底盘随车工具  2 套
