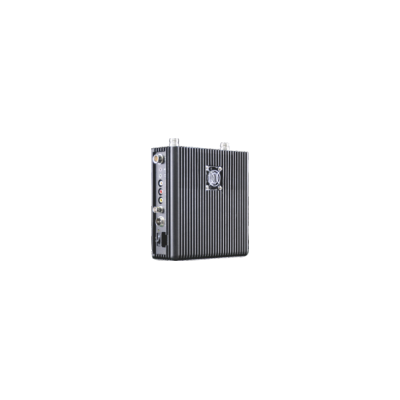

高清数字化单兵发射机
(含电池、电源适配器、控制器、背夹、耳麦、手提箱等附件)
BX100S-HD数字化高清单兵台,采用便携背负式,可结合专用背夹,
由现场人员随身携带。专业广播级标准,具有带宽可调、非视距传
输、音视频加密、高清晰画质等特点,可在高速移动中和城市建筑
物遮挡情况下实时传输稳定的音视频信号。具有HD-SDI/HDMI/CVB
S等多种接口。
1.产品优势
l 双向语音通信
l AES 256位加密
l BDS/GPS定位功能
l 功率200 -2W可调 mW
l 压铸铝机壳,散热性好
l 工作频率可调,支持8个信道
l 支持HDMI/HD-SDI/CVBS接口输入
l 信道带宽1/2/3/4/5/6/7/8MHz可调
l H.264编码,支持D1/720i/720P/1080I/1080P等高标清编码格式
l 高标清兼容,窄带(1-2MHz)情况下传输标清图像,宽带(4-8MHz)情况下传输高清(1080p)图像
2.技术参数
高频单元 |
|
工作频率 |
200~2300MHz(工作频率可定制) |
输出功率 |
200mW-2W可调 |
基带单元 |
|
COFDM子载波数 |
8K/4K /2K模式 |
射频带宽 |
1/2/3/4/5/6/7/8 MHz可调 |
载噪比C/N |
≥28dB@33dBm |
保护时间间隔 |
1/32,1/16,1/8,1/4可选 |
二次谐波 |
>52dBc |
信道编码 |
1/2,2/3,3/4,5/6,7/8可选 |
调制星座图 |
QPSK/16QAM/64QAM可选 |
交织深度 |
无交织 / 中交织(100ms)/ 长交织(200ms)可选 |
功率平坦度 |
全频段≤2dB,8MHz内≤0.52dB |
系统指标 |
|
传输码率 |
800Kbit/s~ 32Mbit/s可调 |
移动速度 |
时速480公里稳定传输 |
视频/音频参数 |
|
图像格式 |
PAL或NTSC复合视频 |
编码速率 |
1M~20Mbps |
声音输入 |
双声道12dBm |
取样频率 |
32KHz |
语音接收灵敏度 |
≤111dBm |
辅助数据 |
150bps~38.4Kbps RS232数据自适应(可选) |
调控功能 |
密码修改、频率修改、数据宽带修改、按键锁定修改 |
工作环境 |
|
供电电源 |
DC14.8V |
电池容量 |
10AH |
整机功耗 |
<40W |
工作温度 |
-25°C ~ 60°C |
工作湿度 |
80% |
设备尺寸 |
191×170×67mm |
