一、       技术简介

ZQS-5/1000气动射钉装置是提高矿井作业效率的有力武器！

ZQS-5/1000气动射钉装置用于煤矿井下木工作业、风门密闭、巷道支护！

可快速钉合木板、混凝土等；

气动射钉装置由主机、洒水冷却喷头、双重断水保护装置、射钉、净化器、液压胶管总成等组成，液压胶管总成将气源和主机连接起来，经过净化的气源提供的气压驱动射钉装置快速射出，快速钉合木板或混凝土。洒水冷却喷头和双重断水保护装置起到冷却和去除火花的作用，保护机器正常运转。

本设备可连续工作，既可以打木板，也可以打混凝土！

二、

适用于危险的工作环境

采用压缩空气作为动力，既可以是空气压缩机、碳纤维气瓶，也可以是压风管道。

主要用途：

钉合木板、固定风门

三、       产品特点

动力强劲：既可以钉进木板，也可以打到混凝土

连续射击，提高工作效率！

防爆场所的理想工具

气源容易获取；

重量轻便，单人即可操作。

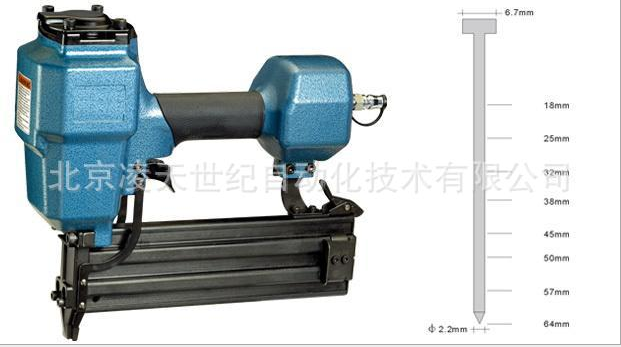

四、       技术参数

空载转速:1000rpm

气钉直径：2.2mm

气钉长度：18-64mm

重  量：3.01kg

可装钉数：100根

适用材质：木板、混凝土

接口形式：3/8

气管内径：3/8"

动力源：压缩空气

额定压力：≤0.7 MPa

冲洗水压力：0.2-0.56 MPa

噪声：≤120 dB(A)

五、       配置

主机（含断水保护、洒水喷头）

气钉3排

断水保护装置1台

净化器1个

气管2.5米

接头1个

附：井下使用射钉装置安全技术措施

施工前预备：

1、提前将施工所需要的工具、材料预备齐全（射钉装置一把，射钉若干，便携式瓦斯检测仪一台，手提式干粉灭火器一个）；

2、施工前必须对射钉枪进行检查，确保射钉装置使用正常；

3、施工前必须贯彻、学习本措施并履行签字手续；

4、施工职员必须提前进进现场，熟悉施工环境。

安全技术措施：

1、施工前必须用便携式瓦斯检测仪检查瓦斯浓度，瓦斯浓度高于2﹪时严禁施工；

2、施工过程中，必须时刻观察瓦斯浓度，一旦瓦斯浓度高于2﹪时必须立即停止施工；

3、施工过程中必须一人操纵、一人监护；

4、检查射钉装置及使用过程中，严禁将射钉装置对着人或电缆等；

5、施工过程中施工职员用力要均匀，防止射钉迸溅伤人；

6、施工过程中，施工职员要服从施工负责人的同一指挥；

7、所有的施工职员不得酒后参加施工和带情绪上岗施工。

8、其它不到之处将按《煤矿安全规程》和审批意见执行。
