一、 技术简介
ZQS-6.8/1200气动射钉装置是提高矿井作业效率的有力武器!
ZQS-6.8/1200气动射钉装置用于煤矿井下木工作业、风门密闭、巷道支护!
可快速钉合木板、混凝土等;

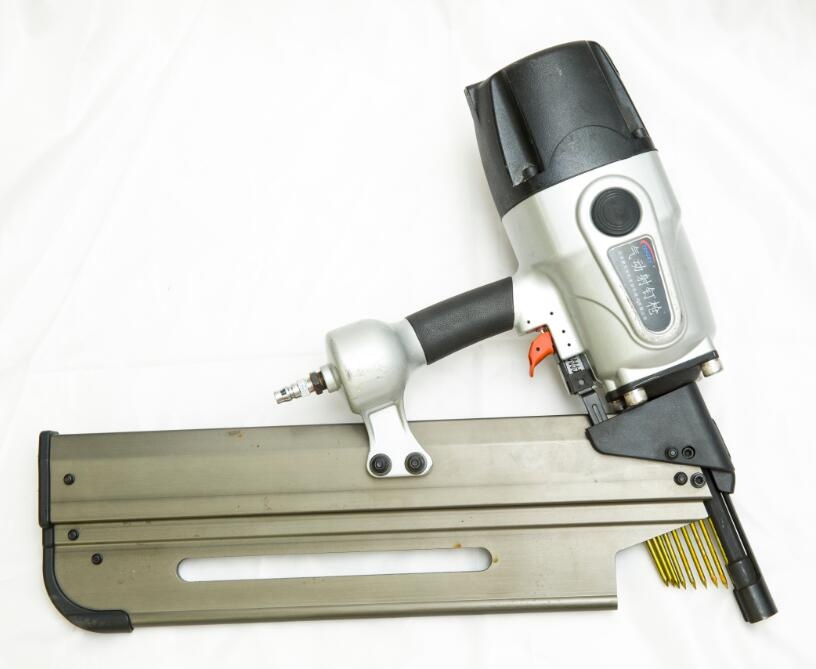

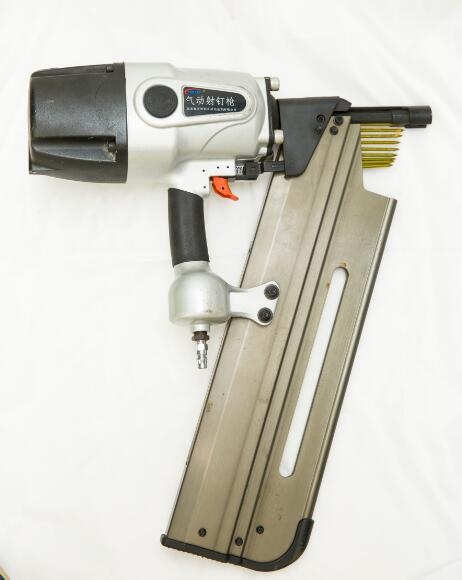

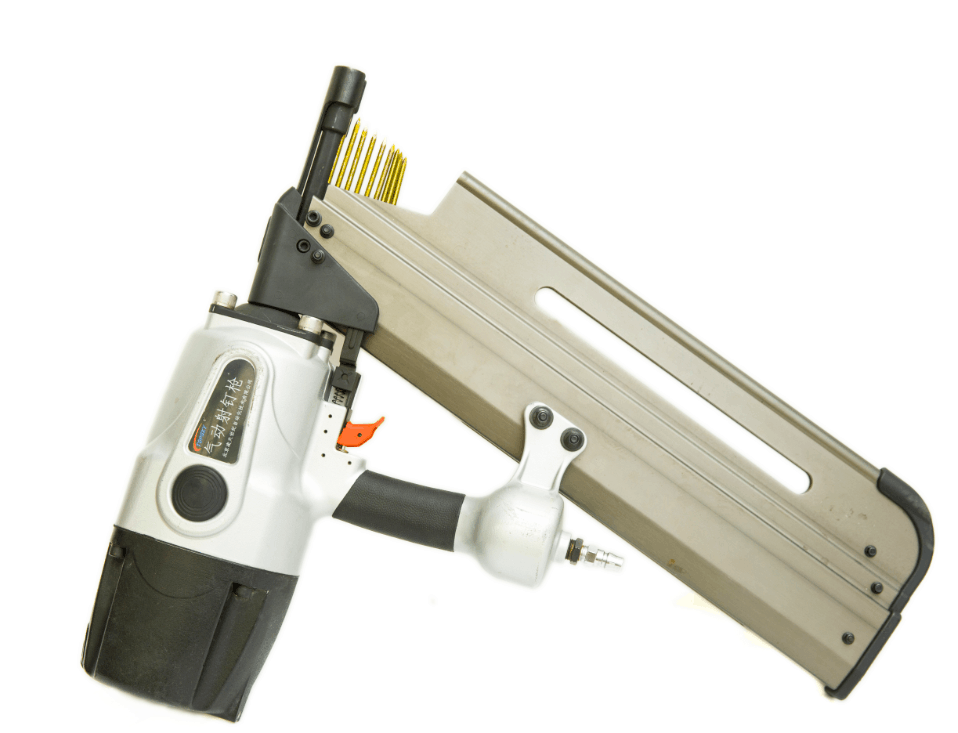

气动射钉装置由主机、洒水冷却喷头、双重断水保护装置、射钉、净化器、液压胶管总成等组成,液压胶管总成将气源和主机连接起来,经过净化的气源提供的气压驱动射钉装置快速射出,快速钉合木板或混凝土。洒水冷却喷头和双重断水保护装置起到冷却和去除火花的作用,保护机器正常运转。
本设备可连续工作,既可以打木板,也可以打混凝土!
二、
连续钉合、提高矿井作业效率! |
适用于危险的工作环境
采用压缩空气作为动力,既可以是空气压缩机、碳纤维气瓶,也可以是压风管道。
主要用途:
钉合木板、固定风门
三、 产品特点
超强钉合深度:150mm
动力强劲:既可以钉进木板,也可以打到混凝土
连续射击,提高工作效率!
防爆场所的理想工具
气源容易获取;
重量轻便,单人即可操作。
四、 技术参数
空载转速:1000rpm
气钉长度:30-150mm
重 量(不含断水保护、气管、射钉):6.8kg
可装钉数:55-60根
适用材质:木板、混凝土
接口形式:3/8
气管内径:3/8"
动力源:压缩空气
额定压力:≤0.7 MPa
冲洗水压力:0.2-0.56 MPa
噪声:≤120 dB(A)
尺寸:506*554*150mm
五、 配置
主机(含断水保护、洒水喷头)
气钉3排
断水保护装置1台
净化器1个
气管2.5米
接头1个
附:井下使用射钉装置安全技术措施
施工前预备:
1、提前将施工所需要的工具、材料预备齐全(射钉装置一把,射钉若干,便携式瓦斯检测仪一台,手提式干粉灭火器一个);
2、施工前必须对射钉枪进行检查,确保射钉装置使用正常;
3、施工前必须贯彻、学习本措施并履行签字手续;
4、施工职员必须提前进进现场,熟悉施工环境。
安全技术措施:
1、施工前必须用便携式瓦斯检测仪检查瓦斯浓度,瓦斯浓度高于2﹪时严禁施工;
2、施工过程中,必须时刻观察瓦斯浓度,一旦瓦斯浓度高于2﹪时必须立即停止施工;
3、施工过程中必须一人操纵、一人监护;
4、检查射钉装置及使用过程中,严禁将射钉装置对着人或电缆等;
5、施工过程中施工职员用力要均匀,防止射钉迸溅伤人;
6、施工过程中,施工职员要服从施工负责人的同一指挥;
7、所有的施工职员不得酒后参加施工和带情绪上岗施工。
8、其它不到之处将按《煤矿安全规程》和审批意见执行。
