1.概述

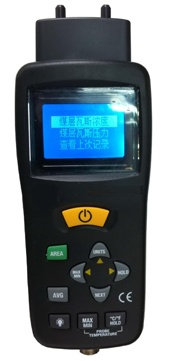

WTC3瓦斯突出参数测定仪(以下简称测定仪)可同时连续检测煤层钻孔内的甲烷、二氧化碳两种气体的浓度和压力。测定仪采用8位微控制器作为控制单元,采用高精度检测元件,灵敏度高、响应速度快,屏幕采用宽温范围的128*64液晶,显示清晰可靠。通过检测煤层钻孔内的瓦斯压力达到判断是否具有瓦斯突出危险性。另外同时能够检测钻孔内的甲烷和二氧化碳气体浓度,此项仅作辅助判断不具备气体浓度超限报警功能。
测定仪型号的组成及其代表意义
2、防爆型式及防爆标志
防爆型式:矿用本质安全兼隔爆型
防爆标志:ExibdI
3、外形尺寸及质量
外形尺寸:(178×74×33)mm
重 量:0.75kg(包括电池)
4、 工作环境
在具有甲烷爆炸性危险的煤矿井下:
a)温 度:0~40℃;
b)相对湿度:≤98%(25℃);
c)大气压力:80 kPa~116kPa;
d)风 速:≤8m/s;
e)贮存温度为-40℃~+60℃。
f)在无滴水的地方。 |
5、主要基本功能和技术指标
a) 测定仪采用自然扩散取样方式。
b) 测定仪的显示值应在三位(含三位)以上有效读数,应以百分体积比表示测量值,并能表示显示值的正或负。分辨率:甲烷0.01%CH4,二氧化碳0.01%CO2,压力0.01MPa。
c) 测定仪应具有开机自检、开机电池电压显示和欠压自动关断功能。
d) 测定仪配套的充电器,应有充电指示及防过充功能。
e) 测定仪具备计算瓦斯突出的综合评价指标D值和K值。
f) 测定仪的测量参数、测量范围及最小分度值应符合以下要求:
(1):二氧化碳:0.00 % CO2~5.00 % CO2分辨率、甲烷0.01 %CO2分辨率;
(2):压力:0.00MPa~10.00MPa最小分度值:0.01MPa;
(3):甲烷: 0.00 % CH4~4.00 % CH4分辨率甲烷0.01 %CH4 ;
6、基本误差
测量参数 |
测量范围 |
基本误差 |
CH4气体 |
(0.00~1.00)% CH4 |
±0.10 %CH4 |
(1.00~3.00)% CH4 |
真值的±10% |
|
(3.00~4.00)% CH4 |
±0.30 %CH4 |
|
CO2气体 |
(0.00~0.50)% CO2 |
±0.1 %CO2 |
(0.50~5.0)% CO2 |
±(0.05 + 真值的5%) |
|
压力 |
(0.01~10.00)MPa |
±2%FS |
7、 工作原理
测定仪的输出经信号放大、A/D转换后,送CPU进行处理压力、二氧化碳和甲烷浓度值由液晶屏显示出来。CPU在正常检测状态时,同时监测电池电压、适时显示时间,报警状态以及键盘输入并做出相应的处理。充电时,采用三段式充电管理,整个充电过程由CPU监控并指示,充满自动停止。
9、功能按键
◆ POWER 电源开关,用于启动或关闭测定仪。
◆ MAX/MIN 校准时用于左右菜单选择键。
◆ UNITS 上下菜单选择键。
◆ HOLD 校准时用于左右菜单选择键。
◆ AREA 确定键。
◆ NEXT 上下菜单选择键。
◆ 取消键。
其它键没有使用。
