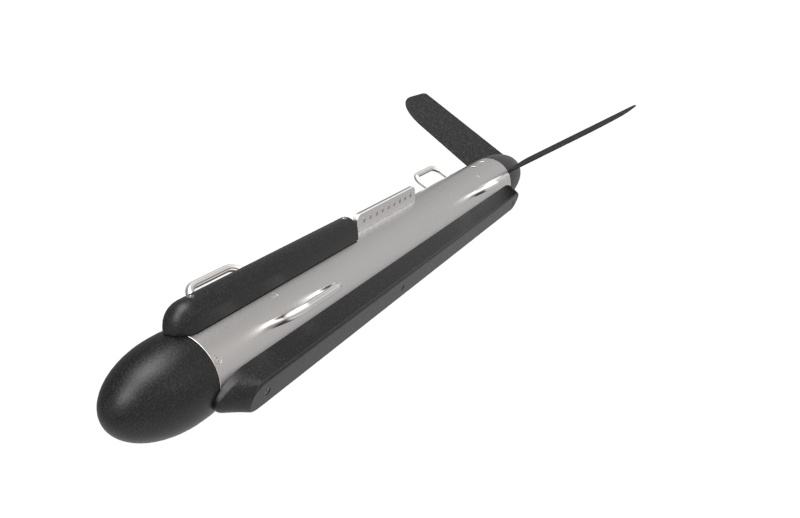

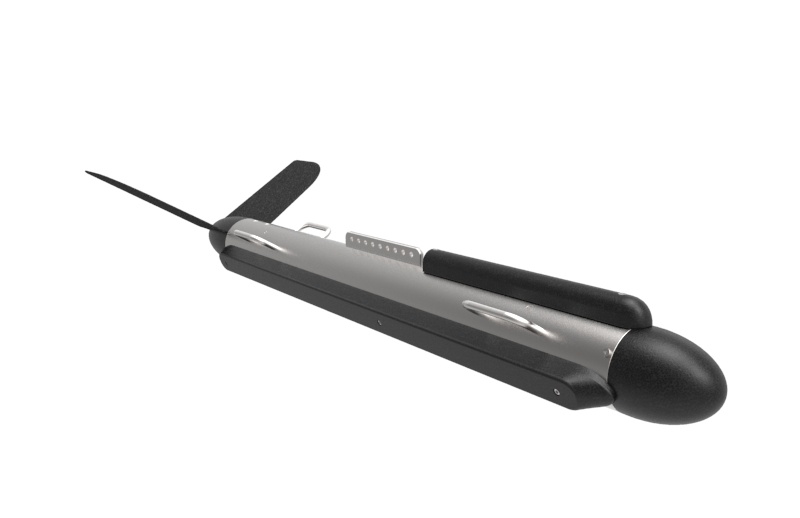

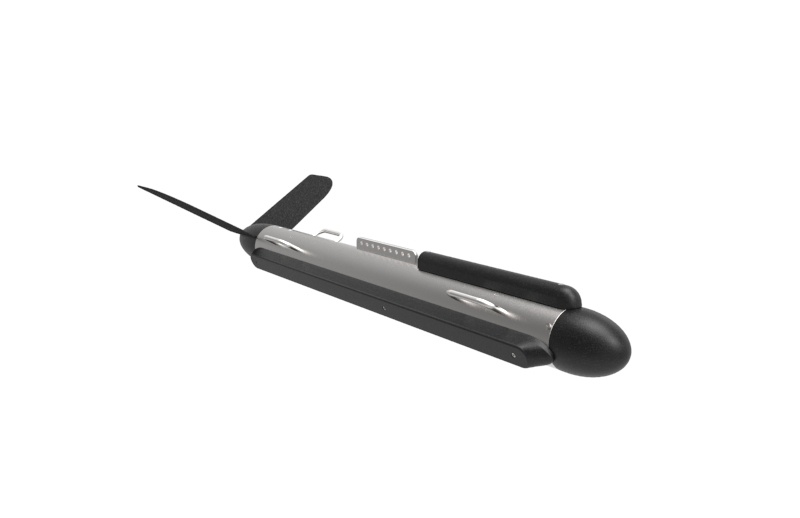

TS-W-60高分辨双频侧扫声纳系统

推荐方案

1.  TS-W-60高分辨双频侧扫声纳系统简介

TS-W-60是高分辨双频侧扫声纳系统, 该侧扫声纳系统可同时发射300kHz600kHz两个频率的CWChirp信号,既保证了大的扫测宽度,同时又确保能够生成高清晰度的声纳图像。

TS-W-60内置姿态仪,可高精度测量水下拖鱼的航向、横摇、俯仰等信息,为数据处理提供实时的姿态修正。该侧扫声纳系统可广泛应用于水下危险物搜索、礁石等碍航物调查、水下遗失物体调查、水下考古调查、水下管线路由调查、水下结构物检测等领域。










2.产品优势特性


  • 可变孔径技术 确保大景深成像

         突破变孔径变焦匹配技术,提高图像景深,使得远景、近景图像均同时高清可见。

  • 复合脉冲技术 解决高航速扫测

        实现复合脉冲技术,使得单次测量完成多条带成像,彻底解决高航速下精细扫侧难题。

  • 图像均衡技术 呈现高清晰地貌

    创新性的采用硬件(高分辨率模数转换)和软件(实时对比度调整)相结合的图像均衡处理技术,完整呈现高清地貌。

  • 多种传感器深度融合 功能丰富

        全系列侧扫声纳系统,将高精度电子罗盘、姿态传感器、压力传感器和测深声纳全部高度集成深度融合,令功能更加丰富。

  • 软件完善 满足多种领域应用

        采用全中文操作软件,包括声纳参数调节、多屏幕图像实时显示、局部图像随意放大等,功能丰富,既符合工程测量又满足专业应用。

3.性能指标:

★工作频率:300kHz600kHz双频同时工作

★最大斜距:230m @300kHz ,低频不低于230m

       120m @600kHz,高频不低于120m

★水平波束宽度:0.28°@300kHz

       0.26°@600kHz

★垂直波束宽度:不低于50°

纵向分辨率:低频150m处不高于1.3m

       低频100m处不高于0.45m

横向分辨率:低频不低于2.5cm

       低频不低于1.25cm

信号形式:CW/Chirp

工作水深:200m

辅助传感器:横摇、纵摇、航向、压力传感器(标配)

★特殊功能:软硬件结合图像均衡(标配)/可变孔径(标配)

★尺寸: 长度不超过1.3米 ,直径 100mm

★可提供的证明材料:

中科院声学所测试报告

用户使用证明

4. 应用案例

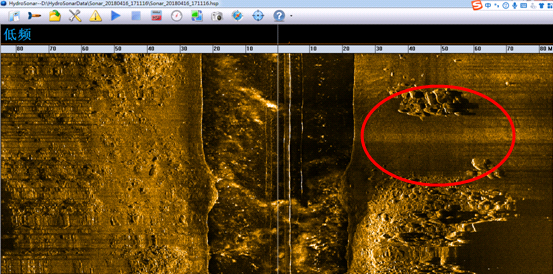

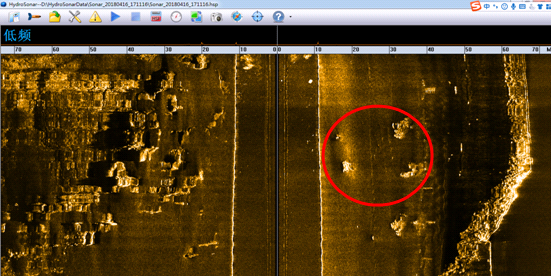

4.1福州屿头岛水下考古搜查成像

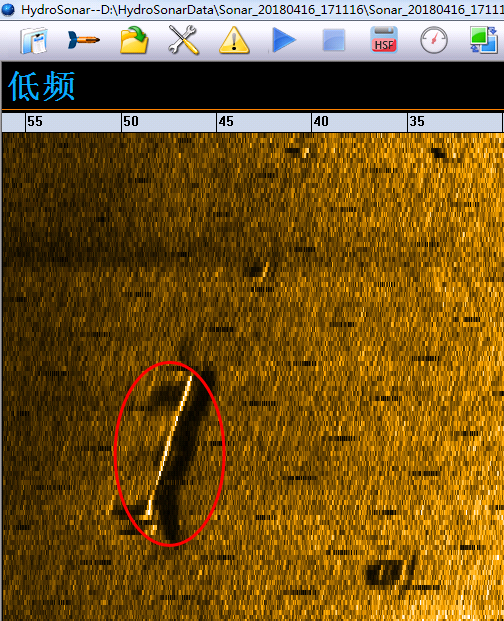

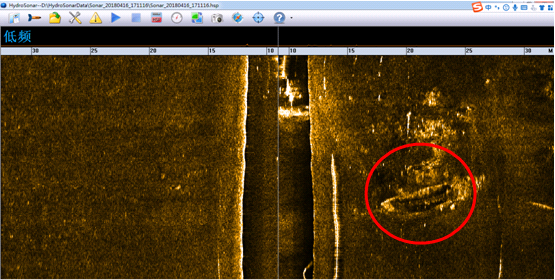

4.2宁波大榭岛桥梁施工遗失桁架搜寻

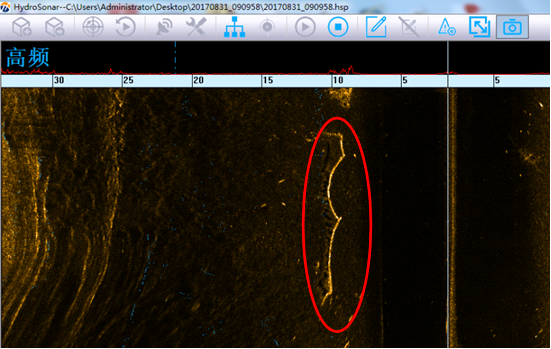

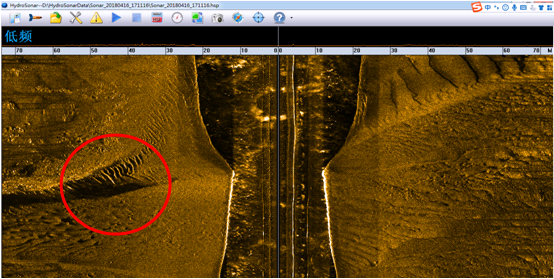

4.3水下管线,可以清晰的看见下方支架。

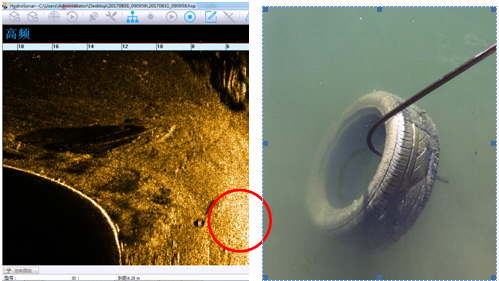

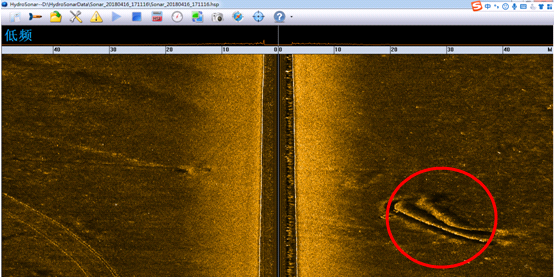

4.4汽车轮胎(水雷形状目标)测深声纳图像。

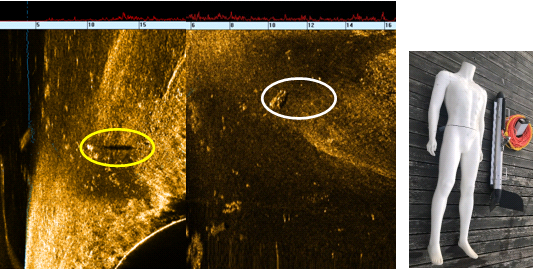

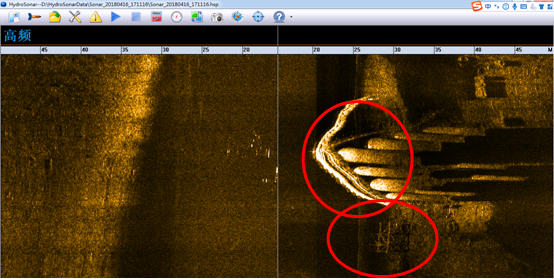

4.5水中人形目标(水下蛙人、潜水员等)侧扫声纳图像。

其中黄色圆圈和白色圆圈中分别为站立姿态和平躺姿态的假人。

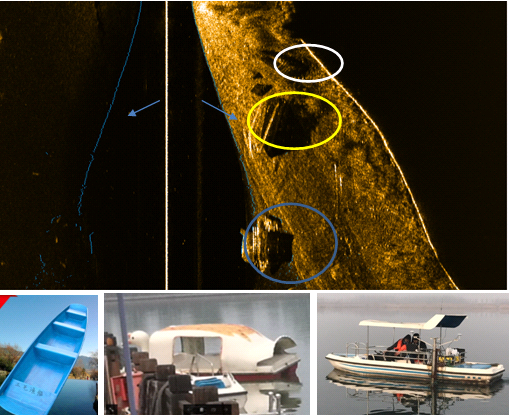

4.6水底小型沉船的侧扫声纳图像。

其中,蓝色箭头指向蓝色线条为自动检测的水底线,三艘沉船,分别对应实物如下,小船约为3米长,大船约为5米长。
