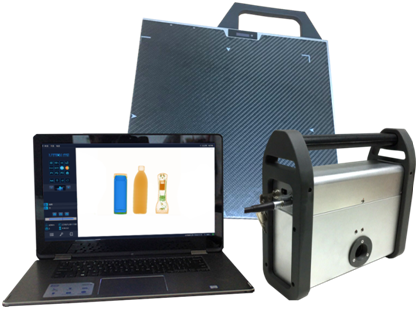

便携式X射线检查系统(Txi-LT8型)是针对中国反恐、禁毒、缉私装备的强烈需要,国内自主研发的一种新型便携式X射线检查系统。该系统是基于高灵敏面阵列探测器的X射线检查系统,为科技安检、排爆、禁毒、缉私提供了有力的技术保障。
便携式X射线检查系统采用定制的进口超灵敏线性X射线探测器,配合公司自主研发的高性能数据采集系统,具有图像对比度强、图像层次感好、图像清晰、探测效率高、轻便、成像面积大、双能检测、使用时间长、不受强光、高气压等恶劣环境的影响等优点,能适用于反恐排爆、安检、缉私、缉毒、物品鉴定、邮包检查等,能有效提高公安干警执行任务时的机动性、隐蔽性、准确性。
技术优势:
1.
双向超窄边框,专为安检排爆市场定义的产品,底部及左侧盲区小于5毫米,;
2.
超薄设计,整体厚度14毫米;
3.
超轻设计,含电池重量仅为2.9kg;
4.
可变能量范围光机(可选配XRS-3,XRS-4等诸多脉冲式光源);
5.
电池内置于探测器内,有效避免控制盒等多余部件;

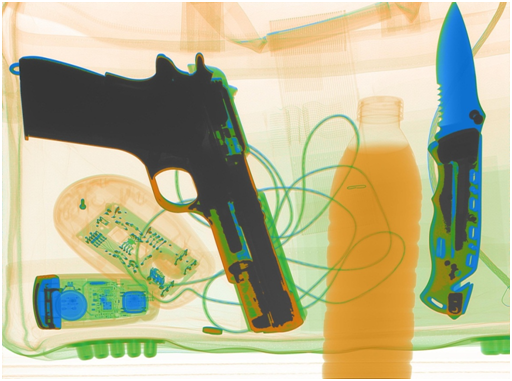

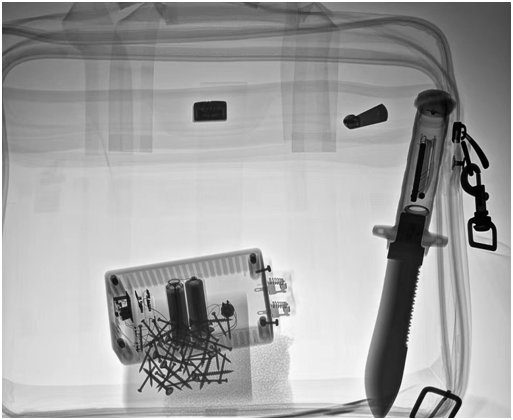

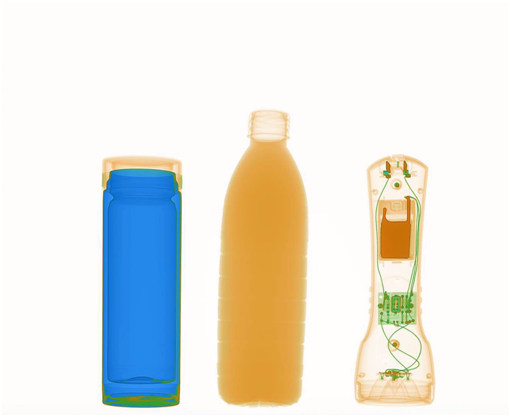

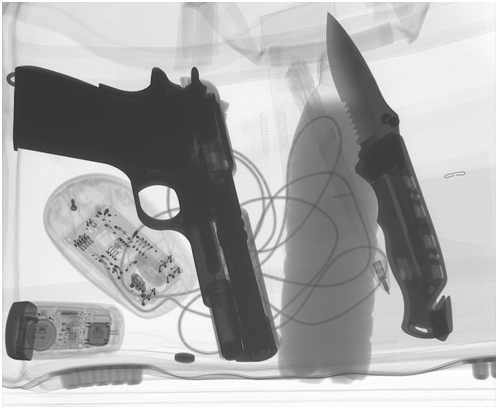

扫描图像示意:
序号
技术项目
功能指标要求
基本参数
1
探测器成像机制
面阵列扫描成像机制
2
穿透力
38mm钢板(240mm铝板)
3
空间分辨力
3.8线对/mm

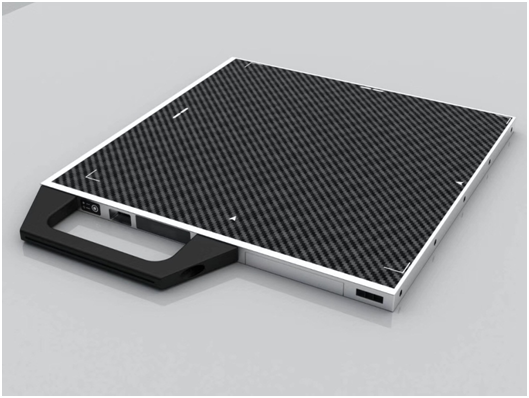

成像板参数
4
成像板尺寸(不含把手)
331.5mm×331.5mm×13.5mm
5
探测器成像面积
287mm×287mm
6
像素阵列
2048×2048pix
7
探测器质量
2.9kg
8
电池情况
内置电池,标配2块
9
探测器盲区
底部5mm,左侧边5mm
10
探测器灰度级
≥65536级(16bit)
11
探测器续航
≥200张图像(单块电池)
X射线发生器参数
12
X光源机制
油冷冷连续式光源
13
X光源重量
5.9kg(不含把手及附件)
14
X光源尺寸
250mm×268mm×107.8mm
15
X光源高压
120kV
16
X光源续航能力
单块电池≥400张图像
图像工作站
17
操作语言
中英文
18
数据连接/无线连接
有线(无线可选)
19
图像处理
穿透力模式、双能模式、边缘增强、均光校正、局部处理、直方图均衡、窗宽窗位、图像反色、黑白显示、伪彩色,测距(含不规则物品测量)等
20
多点触控
要求支持多点触控操作,如单指窗宽窗位调节、单指局部增强、双指图像缩放等操作等
21
电量显示
软件能显示成像板剩余电量
22
3D扫描
具备3D扫描功能
23
安全控制
电子狗,软件急停功能
