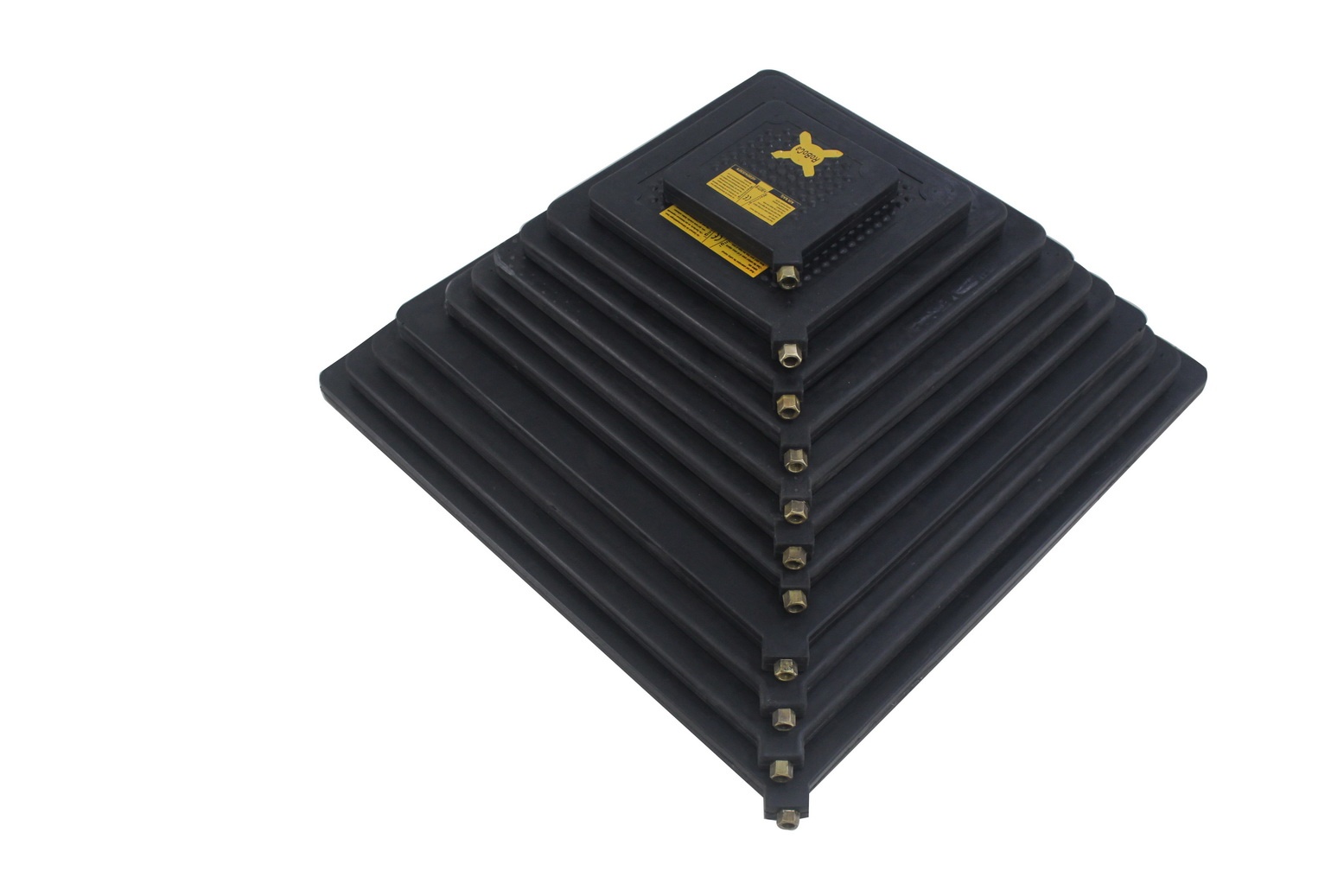

RBC系列救援起重气垫
工作原理
高压气瓶通过压力调节器(减压阀)的减压,将25MPa的高压空气降低到0.8MPa低压空气,0.8MPa低压空气通过双向控制器连接两个气垫或两个气囊,可完成两组起重操作。控制器由双向控制器和单向控制器两种类型,顾名思义,双向控制器可连接两个气垫或两个气囊,单向控制器可连接1个气垫或1个气囊。气囊与气垫的区别为,气囊起重力小,起重高度高,气垫刚好相反。
使用范围
抢救被重物压陷人员
地震后的救灾与营救工作
交通事故救援
狭窄空间救援
特 点
升举力极强,独立起重垫的起重压力从1吨~71吨。
升举速度快(10,000公斤4秒钟)
表面有防滑网纹
安全性能高,配备200/300巴压力调节器
基本性能:
材质:芳族聚酰胺, 其中含有高强度的Kevlar绳芯,远远大于钢芯材料的使用寿命
工作压力 :8bar
涨裂压力 :65bar
工作温度 :-40 Fto230 F
厚度:2.5cm
使用寿命:15年
使用次数:5000次
配置:

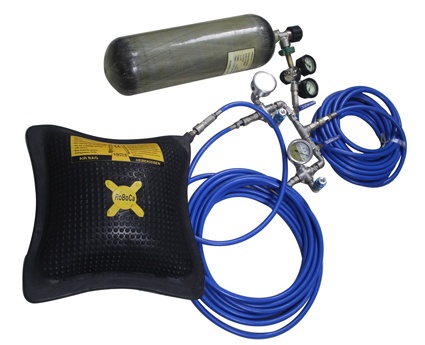

起重气垫 压力调节器 控制器含止回阀 充气气软管 高压气瓶技术数据
技术参数:
型号 |
RBC 1/7 |
RBC3/13 |
RBC6/15 |
RBC8/18 |
RBC12/22 |
RBC19/27 |
RBC24/30 |
RBC31/36 |
RBC40/42 |
RBC54/45 |
RBC64/51 |
|
规格 |
CM |
15*15 |
22.5*22.5 |
30*30 |
38*38 |
45*45 |
55*55 |
61*61 |
69*69 |
78*78 |
87*87 |
91*91 |
厚度 |
MM |
28 |
28 |
28 |
28 |
28 |
28 |
30 |
30 |
30 |
30 |
30 |
重量 |
KG |
0.6 |
1.3 |
2.4 |
4.0 |
5.3 |
8.1 |
11.2 |
13.3 |
18.2 |
22.5 |
25.3 |
插入高度 |
MM |
29 |
29 |
29 |
29 |
29 |
29 |
31 |
31 |
31 |
31 |
31 |
最大升举高度 |
CM |
7 |
13 |
15 |
18 |
22 |
27 |
30 |
36 |
42 |
45 |
51 |
最大升举力 |
KG |
1050 |
3040 |
6050 |
8700 |
12800 |
20000 |
25080 |
32200 |
42050 |
53800 |
63700 |
标准容量 |
Ltr |
0.6 |
1.7 |
4.7 |
9.6 |
16.9 |
32.9 |
46.2 |
69.0 |
102.3 |
145.0 |
167.2 |
需气量 |
Ltr |
5 |
15 |
42 |
86 |
152 |
296 |
416 |
621 |
921 |
1305 |
1505 |
操作压力 |
bar |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
充电时间 |
sec |
0.6 |
1.2 |
2.0 |
5.0 |
7.0 |
15.0 |
20.0 |
28.0 |
50.0 |
65.0 |
80.0 |
救援起重气垫的保养检查:
救援起重气垫必须有专人负责管理,
救援起重气垫应放置在干燥,通风,远离热源及腐蚀性污染的地方,
半年应把救援起重气垫连接起来,起重气垫在自由状态下充气,充气压力不超过额定压力,空气瓶有足够压力的气体。
质保期限:自出厂之日三年。
