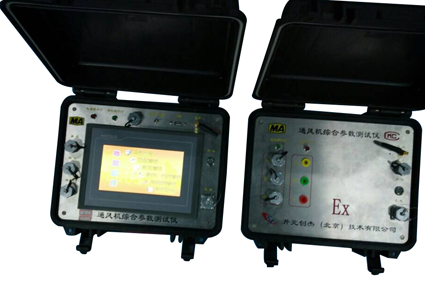

CFJZ10通风机综合参数测试仪
通风机综合参数测试仪符合《AQ1011-2005煤矿在用主通风机性能安全检测检验规范》、《AQ2013.1-2008金属非金属地下矿山通风安全技术规范通风系统》、《AQ2013.3-2008金属非金属地下矿山通风安全技术规范通风系统检测》、《MT/T 1071-2008煤矿在用主通风机装置节能监测方法和判定规则》、《GB/T10178-2006工业通风机现场性能试验》、《GB/T13466-2006交流电气传动风机(泵类、空气压缩机)系统经济运行通则》、《GB/T 13467-1992通风机系统电能平衡的测试与计算方法》、《GB/T13470-2008通风机系统经济运行》及《GB19761-2009通风机能效限定值及能效等级》的要求。通风机综合测试仪采用高集成电路和高精度传感器,实现了多路信号的同步采集、采样,信号经过电路的滤波和校准,结合合理的数据算法处理,保证了数据的准确性和可靠性。通风机综合测试仪测量出风速、温度、湿度、大气压、相对静压、差压(动压或静压差)、电机功率等,测算出平均风速、风量、风机静压、风机动压、风机全压、轴功率、全压有效功率、风机运行效率、工序能耗等。通风机综合测试仪综合性强、携带方便、测试参数全面。特别适用于煤炭、冶金通风性能的测试、故障诊断、安装维护等,也可用于电力部门锅炉的冷态调试和科研气象部门风力场试验,是通风性能测试、经济运行、日常维护的理想测试设备。
主要配置 :

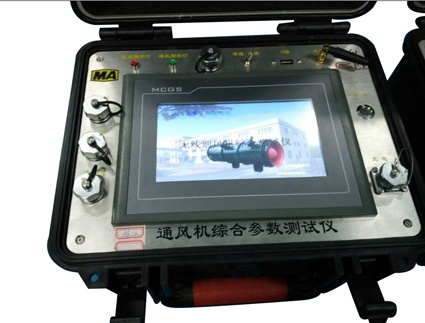

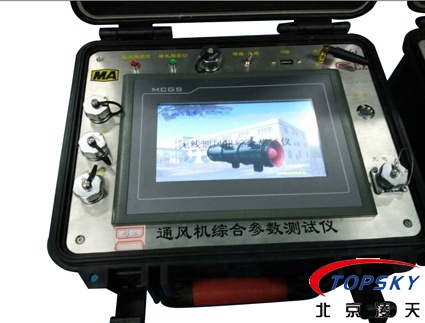

1.CFJZ10-Z通风机综合参数测试仪主机;

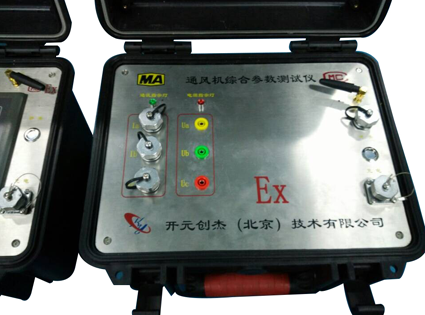

2.CFJZ7-C通风机综合参数测试仪采集器;
3.GPD35本安型差压变送器;
4.GWSD85/98温湿度传感器;
5.GPD6本安型压力变送器;
6.YJAV500/750隔爆兼本安型电流电压采集器;
7.GSG3000本安型转速传感器;
8.煤聚乙烯绝缘聚氯乙烯护套通信电缆;
9.风速探头组成。
产品简介:
CFJZ10通风机综合参数测试仪由主控模块、数据采集模块、功率测量模块组成。采用高集成电路和高精度传感器,实现了多种信号的同步采集,信号经过电路的滤波、校准,结合软件算法处理,保证了数据的准确性。仪器适用于煤炭、冶金通风性能的测试、故障判断、安装维护等,也可用于电力部门锅炉的冷态调试和科研气象部门风力场的实验。
技术指标:
项目参数 |
基本参数 |
||
范 围 |
分辨率 |
误差范围 |
|
风速(m/s) |
0.4~20.0 |
0.1 |
±0.4 |
20.0~30.0 |
0.1 |
±0.6 |
|
温度(℃) |
-40.0~85.0 |
0.1 |
-20.0~50.0 ±0.2 |
其他范围 ±0.4 |
|||
湿度(%RH) |
20.0~98.0 |
0.1 |
±5.0 |
大气压(hPa) |
100.0~1100.0 |
0.1 |
±1.0 |
静压(Pa) |
0.0~6000.0 |
0.1 |
±30.0 |
差压(Pa) |
0.0~2000.0 |
0.1 |
±10.0 |
电压(V) |
0.0~750.0 |
0.1 |
±0.2%FS |
电流(A) |
0.0~500.0 |
0.1 |
±0.2%FS |
功率(kW) |
0.0~750.0 |
0.1 |
±0.5%FS |
转速(r/min) |
0~3000 |
1 |
±15 |
仪器特点:
●通风机综合参数测试仪采用5.7寸TFT-HMI真彩色大触摸屏显示,全中文图形菜单导用户操作。显示美观、清晰,操作直观、简单;
●通风机综合参数测试仪具备实时时钟显示、剩余电量指示和数据存储功能。采用大容量高速铁电存储方式,轻松实现多达150组测试数据的保存和查看,使得数据使用和维护更加方便安全;
●四种测量方法选择:单点风杯法,多点风杯法,全压静压差(动压)法和静压差法;
●可对离心抽出式、离心压入式、轴流抽出式、轴流压入式通风机进行测试;
●风压、风量参数经大气压力、温度和湿度修正,精度更高;
●通风机综合参数测试仪各部件之间既支持无线通讯,又支持有线传输(工业485通讯),可根据现场环境选择使用,确保测试数据的准确、有效;
●通风机综合参数测试仪采用大容量镍氢电池组进行供电,大大增加了电池的充放电次数,延长了电池的使用寿命。充电一次可连续稳定工作8小时以上;
●配套软件获得国家软件著作权,能自动生成测试报告,并绘制出通风机的风量—效率、风量—轴功率、风量—静压三种运行特性曲线,便于整理存档。软件适用于Windows XP、windows 7操作系统;
●防尘、防水、防潮、抗震设计,外壳防护能力符合GB4208/2008中有关IP54的规定;
●通风机综合参数测试仪依据《GB3836 爆炸性环境用防爆电气设备》设计,内部电路为本质安全电路,可在爆炸性气体环境中使用,确保了仪器使用安全性。并已取得产品安全标志和防爆合格证Exibl。
未取得安标前,仅用于地面科研。
