一．概述

近年来，公安消防部队应急救援职能不断拓展，灾害事故类型日趋复杂，灾害事故处置难度越来越大，基层指挥员面临的挑战也越来越大。在现场指挥中，由于情况不了解、信息不准确而造成的决策困难、指挥不力、贻误战机等问题，已成为影响灭火救援成败的关键。作为第一时间、第一现场的应急救援力量，基层消防中队迫切需要专业技术装备的有力支撑。按照贴近基层、贴近一线、贴近实战的“三贴近”原则，为提高基层指挥员灾害现场的决策指挥能力，增强全国消防部队灭火救援技术水平，研究开发适用于基层消防大、中队指挥员的智能型灭火救援指挥箱具有重大现实意义。

针对灭火救援指挥特点，将火灾现场需要的灭火救援预案、各类火灾扑救对策等辅助决策信息集成于指挥箱内的笔记本电脑中，按照作战指挥流程，提供信息关联查询、语音提示、作战部署标绘等功能，面向基层消防指挥员，致力于现场指挥的实时性、针对性、有效性。指挥箱内配备仪器可实现测风速、风温、风量、温度、扩音等功能，可一键进入三项基本功能：火灾、抢险救援、信息查询，具有红匣子数据保护平台；

二．主要功能及性能介绍

1．指挥箱内配备的便携式仪器设备能实现测风速、风温、风量、测温度、扩音等功能。

2．指挥员能通过笔记本电脑一键快速进入三项基本功能，即：火灾扑救、抢险救援、信息查询。

3．基于消防水源和灭火救援预案能进行现场作战部署实时图形标绘，并能实时上传到移动消防

通信指挥中心，为调度指挥决策提供第一手数据资料。

4．具有灭火救援指挥要点及各类火灾扑救处置、抢险救援勤务规程、化学危险品、特殊装备使用说明等查询结果的语音提示功能。

5．具有灭火救援预案、化学危险品等信息查询的关联应用。

6．消防专用语音导航以及消防地理信息系统链接的各种基本功能。

7．具有水源、重点单位等消防图层信息的定位功能。

8.具有红匣子数据保护平台，对系统中的数据做到最有效的保护。

9.无线路由上网功能。

10.具有软件远程维护和升级功能。

灭火救援指挥箱针对灭火救援指挥特点，将火灾现场需要的灭火救援预案、各类火灾扑救对策等辅助决策信息集成于指挥箱内的笔记本电脑中，按照作战指挥流程，提供信息关联查询、语音提示、作战部署标绘等功能，面向基层消防指挥员，致力于现场指挥的实时性、针对性、有效性。

三、箱体结构示意图

1. 箱体整体

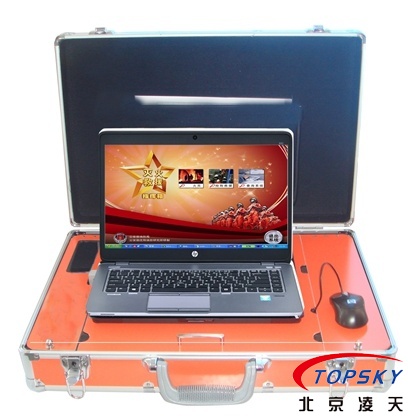

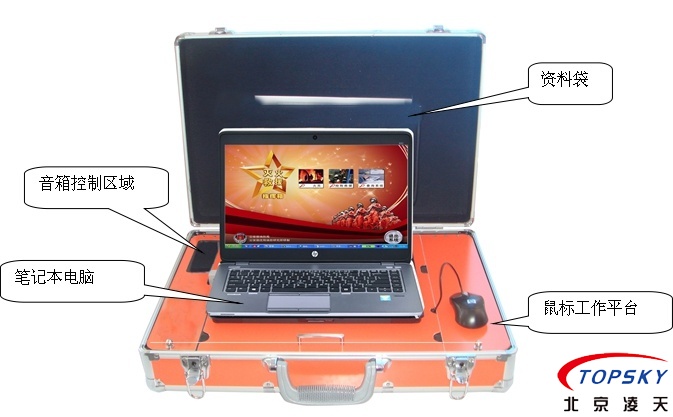

开式手提箱结构，箱体上盖部分为资料存放处，下箱体部分的上层为笔记本电脑操作平台，右侧为鼠标工作平台，左侧为音箱控制区域，下箱体的下层部分为一起设备存放区域；

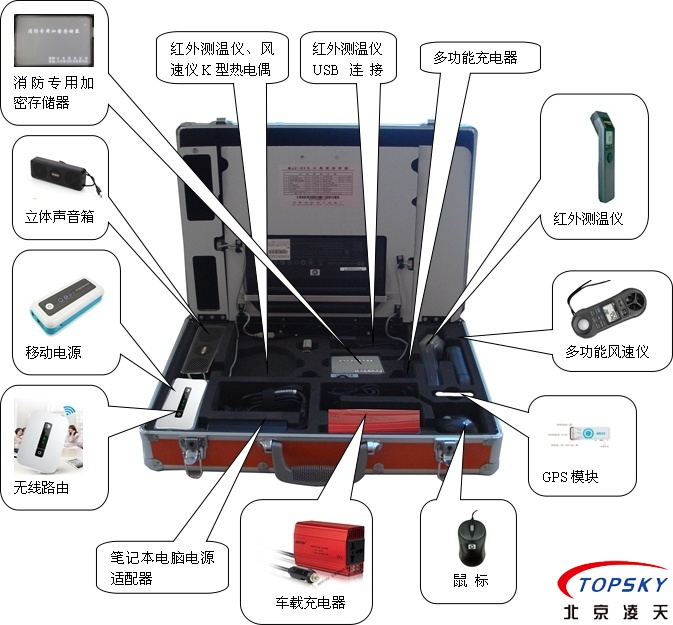

整套设备包括：笔记本电脑、红外测温仪、多功能风速仪、GPS模块、消防专用加密存储器、立体声音箱、无线路由器、电源系统、鼠标、车载充电器、移动电源、笔记本电脑适配器、便携箱、防水迷彩袋；

包含软件系统：火灾类型预案、对象预案、抢险救援规程、化学灾害事故处置决策系统、火灾扑救处置措施、抢险救援勤务规程、灭火救援预案系统、消防水源信息系统、现场态势标会系统、灭火救援现场记录上报系统等；

2. 展开工作平台

3. 箱体下侧

四、指挥箱硬件设备技术参数

1. 消防专用加密存储器

1.1技术规格书

1、外形尺寸：（100×70×9.5）mm

2、实现方式：加密盘方式。SSD分成Disk0和Disk1两个分区。Disk0容量为8G左右，用来存储操作系统和应用软件的Ghost镜像文件；Disk1容量为55G左右，用来做加密盘。

上盘时，Disk0是只读分区，只有在发送某个私有命令之后才变得可写；Disk1只出盘符，不可读也不可写。发送某个私有命令之后，Disk1的状态有两种情况：一种是Disk1只读，另一种是Disk1可读可写。通过另一个私有命令，要让Disk1重新回到既不可读也不可写的状态。在切换状态时，操作系统会有一定的延时。

3、权限级别：分为四个级别：

权限级别	Disk0	Disk1
一级权限	读/写	读/写
二级权限	只读	读/写
三级权限	只读	只读
四级权限	只读	不可用

除第四级权限外，每个权限有一个密码。高级别权限能修改低级别权限的密码。

4、使用环境: 外接于笔记本电脑（Windows XP系统），安装有特定的软件。

5、工作温度：-10℃至+70℃。

6、耗电量：1W左右。

7、防水要求：能通过淋水（非泡水）试验。

2. 移动电源

2.1 技术规格

（1）技术参数

电芯容量	≥3400mAh	电芯电压	3.7 V
充电电压	5.0V±0.5V	最大充电电流	1000mA
输出电压	5.5V±0.2V	最大输出电流	700mA
过充保护电压	4.30V±0.05V	过放保护电压	2.4V±0.1V
短路保护电流	约4A/3.7V	过放恢复电压	3.0V±0.1V
充电循环次数	≥300次	自耗电流	≤300uA

（2）外观描述

外形尺寸	L100mm×W62mm×H16.4mm
充电端子	Mini USB母座
输出端子	USB母座
颜色	白色
重量	约130g

（3）状态指示

充电状态指示	充电时：通过DC5V适配器给电池包充电，充电过程中电量灯动态显示充电。
	充满时：5个LED灯全亮。
电量状态指示	按下电量查询按钮，由5个LED灯显示当前电芯电量，显示持续时间3秒。
	电量查询时，当电芯电量小于10%时，最低位LED灯闪烁，提示应充电。

（4）充电器技术参数

输入特性	电压/频率：输入电压范围是AC100-240V，频率为 50/60Hz，±2Hz。
	电流（空载时）：当输入交流电压是AC220V，50Hz 时，最大输入电流是 0.15A 。
输出特性	输出空载电压： DC4.75-5.25V。
	带载：负载电压：负载电压DC4.75V-5.25V；输出电流：DC600mA±50mA。

3. 立体声音箱

3.1 技术规格

设计规格					技术指标
系统组成	左声道		右声道		功率	1.8W×2
喇叭规格	2"	4Ω3W	2"	4Ω3W	灵敏度	400mV
					噪声电压	5mV
功放IC	SJ2038				信噪比	50DB
供电方式	USB5V				频响范围	200HZ – 16KHZ

3.2外观及功能配置

正面	黑色钢网材质。
左侧面	USB供电及信号输入连接线。

3.3线材规格及附件

系统

规格

箱　体

喇叭网

面板

放大器

箱体尺寸

箱体材质

箱体颜色

材质

颜色

材质

颜色

有

无

主箱体

165×60×34mm

塑胶

黑色

布网

黑色

PVC

黑色

√

4. 笔记本电脑（惠普）

4.1技术参数

这款笔记本电脑采用了Intel I5双核处理器(主频达到2.5GHZ，二级缓存2×256KB，三级缓存3MB)，系统总线达到1600MHZ，内存方面具备双通道 DDR3，4G内存，500G硬盘，内置了DVD刻录机，屏幕方面采用了14英寸液晶屏，标准分辨率达到1280×800。它采用的HP 3D DriveGuard 技术，可以使笔记本电脑能在震动、碰撞或下落发生前，通过自动将数据暂存到硬盘，来保护数据。笔记本电脑采用HP Disk Sanitizer，永久删除硬盘内的所有敏感信息，以便将旧电脑重新利用。笔记本电脑中安装灭火救援软件。

与笔记本电脑配套使用的还有笔记本电脑电源适配器、笔记本电脑专用外接电源、光电鼠标。

5. 红外测温仪

5.1技术参数

型号	MS Pro-FF
温度范围	-32～980℃
准确度	±1%×读数（100℃到980℃）；±1℃（0℃到100℃）
准确度	±1℃±0.07℃/℃（-32℃到0℃）
光学分辨率（D:S）	40:1
显示分辨率	0.1℃
响应时间	300ms
光谱响应	8～14µm
发射率	发射率可调0.100～1.100
环境温度	0～50℃
存储温度	-20-60℃（不含电池）
显示功能	Max/Min/Hold/℃/℉选择
报警功能	三色声光高/低温报警功能
数据存储	20点
电脑连接、软件、热偶输入	USB接口、操作软件、K型热电偶输入
激光瞄准	＜1mW 650nm 激光等级Ⅱ
重量/尺寸	180g/190×38×45mm
电源	9V电池或通过USB供电
电池寿命	40小时，激光与背景光使用占50%
电池寿命	80小时，激光和背景光关闭
相对湿度	10-95%RH（不结露，环境温度＜30℃）
标准配件	软胶保护套、腕带

5.2发射率：

物体向外发射的辐射强度取决于目标物体的温度和物体表面材料的辐射特性。发射率（ε=Epslion）是一个和材料本身相关的固定参数，描述物体表面释放能量的能力。假设测量的目标温度要比环境温度高，如果发射率设置偏高，红外测温仪所显示的温度值将会低于真实的温度。测量金属表面的时候，尤其需要按照发射率对照表的提示来认真调整发射率。

发射率对照表

物体名称		发射率µm
		8-14
铝	氧化	0.2-0.4
石棉		0.95
沥青		0.95
黑陶器		0.7
陶器		0.95
混凝土		0.95
钢	氧化	0.4-0.8
纺织品		0.95
玻璃	餐具	0.85
黄金		0.01-0.1
沙砾		0.95
冰		0.98
铁	氧化	0.5-0.9
碳胶		0.9
石墨	氧化	0.2-0.6
纸	各种颜色	0.95
塑胶	透明度>0.5mm	0.95
橡胶		0.95
沙子		0.9
雪		0.9
土壤		0.9-0.98
钢铁	氧化	0.7-0.9
水		0.93
木头	原木	0.9-0.95

5.3故障处理

现象	问题	解决方法
HHHH	温度超出测量上限	选择在测量范围内的目标
LLLL	温度超出测量下限	选择在测量范围内的目标
----	电池电量不足	立刻更换电池
电池电量指示	电量不足	检查/更换电池
显示面板无显示	电池没电/无电池	检查/更换电池
激光不工作	1.电量不足或没电	1.更换电池
激光不工作	2.激光关闭	2.打开激光

5.4重要提示

★发光或抛光金属表面会导致读数不准确，请参照测量表面的发射率部分。

★红外测温仪只能测量目标表面的温度。它们不能穿透透明材料例如玻璃和塑胶进行测量。

★保持镜头清洁。远离灰尘，烟雾或者其它微粒，以避免不准确测量。

6.多功能风速仪

6.1技术参数

特点描述	手持式，四功能，9V电池供电
测量范围	温度：0℃～50℃ 相对湿度：10﹪～95﹪RH 风速：0.4～30.0 m/s 照度：0～2200 Lux
准确度	温度：±1.2℃ 相对湿度：＜70﹪RH ±4%RH； ≧70﹪RH； (±4%RH +1.2﹪RH) 风速：≦20 m/s ±3% F.S ＞20 m/s ±4% F.S 照度：±5%rdg ±8dgt
显示	8mm LCD显示，同时显示两组数据（温、湿或温、风等）
操作环境	≦80％ RH ； 0℃～50℃
重量及尺寸	160g ；（156×60×23）mm

7. GPS模块

轨迹点数	可记录200,000以上的轨迹点
GPS接收器	◇ 内建天线 ◇MTK3329晶片组追踪信号感度达-165dBm 接收码: L1, 1575.42MHz 可同时接收及追踪66颗卫星讯号内建WAAS/ EGNOS/ MSAS解调器，无需另外装设硬体支援NMEA 0183 V3.01资料协定热开机: 1 sec. (avg.) 暖开机: 33 sec. (avg.) 冷开机: 36 sec. (avg.) 重新定位时间: 0.1 m/sec.(avg.) 定位准确度一般: 3.0 m 2D-RMS DGPS: 2.5 m (Above GPS chip data follow MTK LTD, spec.)
电池	锂电池550 mAh
尺寸	68.5(W) ×22.8(H) ×15.5(D) mm
重量	32 g
温度	◇操作: -10°C to 45°C ◇储存: -20°C to 60°C
LED指示灯	◇橙: GPS状态 ◇绿/红:充电中/低电量 ◇黄/蓝:记录POI/蓝牙
USB	高传输速度USB 2.0(mini USB连接端口)

8.车载充电器

8.1 技术参数

输入电压	11-15伏 DC
输出电压	220伏 AC
输出频率	50Hz（+/-1%）
输出波形	改进型正弦波
输出功率	400W峰值；200W持续
无功率电流	450毫安
重量	500克
规格	长×宽×高:15×8×5厘米

8.2优点：
●超过85摄氏度或低于10.6V时，自动报警，自动关断；
●可替换保险丝；
●200W额定功率；
●过流、过载、低压、高压保护功能；
●机器配备一个三孔万用插座，适用连接各种插头的设备。

8.3使用方法

直接将插头插入点火器插孔即可。

[常用电器功率一览表]
70W：便携式CD机、移动电话、数码相机；
150W：笔记本电脑、便推式CD机、摄/录像机、13寸以下便携电视、便携式打印机、PAD掌上电脑；
300W：笔记本电脑、便推式CD机、摄/录像机、13寸以下便携电视、露营设备。
注：使用电器的功率一定不要超过车载逆变器的最大额定功率！

9.无线路由器

产品特色	最高下行速度150M，2.4G/5G双频Wi-Fi；高通MDM9625芯片，漏电流更小，功耗更低；支持HiLink APP 3.0，零流量共享，操作更简单、5秒极速启动，开机不再等待
制式	支持联通、电信4G网络，兼容移动部分4G网络（支持频段TD-LTE Band 41/FDD-LTE Band1/Band3）
产品型号	EC5373u-819
支持资费卡类型	大卡
接口类型	标准USB接口
网络类型	支持电信、联通全国3G连网
3G传输率	42Mbps
最大支持wifi用户	10个
接收分集	MIMO 2X2
LED	LED显示
存储卡	支持扩展，最大32G
天线	内置双天线
按钮	1
电池	1500 mAh
操作系统	支持Windows、MAC
尺寸信息（长x宽x高mm）	95x57x13.2mm
产品净重（kg）	77g（含电池）
