音视频布控球

集摄像、录像、控制、显示、无线数据传输于一体的设备，整套无线音视频系统既可当本地监控单元使用，也可以用作无人值守远程实时监控系统，采用一体化防水防爆箱设计，自带电池，便携式快速安装使用，适用于移动式的应急通讯和临时布控中。

1       产品介绍

1.1     产品概述

音视频布控球是一款功能全面、携带方便的无线视频应急指挥一体化产品，超高设备集成度，内置高性能锂电池组，具备防水防震等特性，可满足临时布控和快速安装的特殊要求。执行任务时可快速将设备临时安放在需要监控的位置或直接吸附在车辆上，任务结束时可方便将设备拆下，适用于外勤执法、侦查布控、安防安保、应急指挥、抢险抢修、巡线管理等行业应用，比如公安、交警、消防、路政、城管、交通、法院、监狱、林业、电力、水利、环保等单位。

    为用户提供高清、流畅、稳定的视频效果，能实现定位、应急、调度、集群呼叫等功能。“听得到、看得见”是针对突发紧急事件的一整套应急指挥设备，为实现应急指挥的“通信畅通、现场及时、数据完备、指挥到位”提供技术保障，可广泛应用于应急指挥、公安、刑侦、交巡警、消防、人防应急、边防、城管、电力、路政等领域。

主要特性

v  三防设计，IP66防护等级

v  两路视频，内置1080P/200万高清防水高速球，预留一路输入

v  内嵌高清触摸显示屏与摇杆控制面板，画面清晰，操控灵敏

v  全网通适应，支持3G/4G/WIFI

v  支持硬盘存储与TF卡存储

v  内置大容量锂电池，最长支持8小时工作

v  支持北斗/GPS混合定位，定位快，精度高

v  支持集群呼叫，集群调度、呼叫录音、调度指令下发

v  支持视频管理平台、指挥中心指挥调度

网络结构：

M1002系列采用模块化设计，允许定制功能，如4G、3G、WIFI和北斗、GPS等。

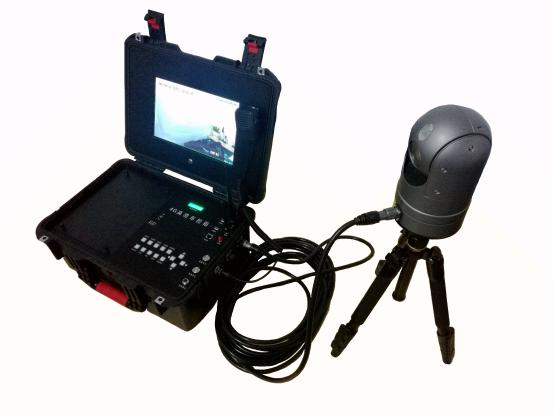

产品图片如图1所示。

2       产品使用

2.1     产品检查

在使用前，建议您：

● 请先检查本产品包装有无损坏迹象。

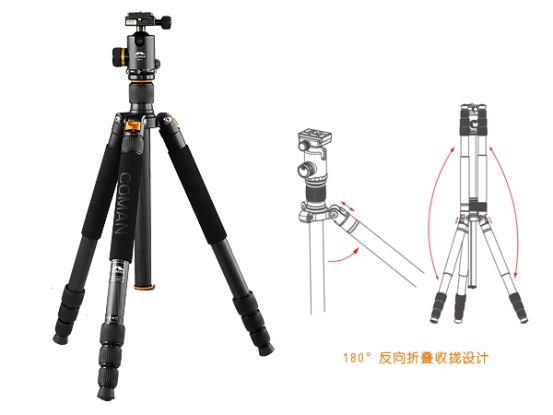

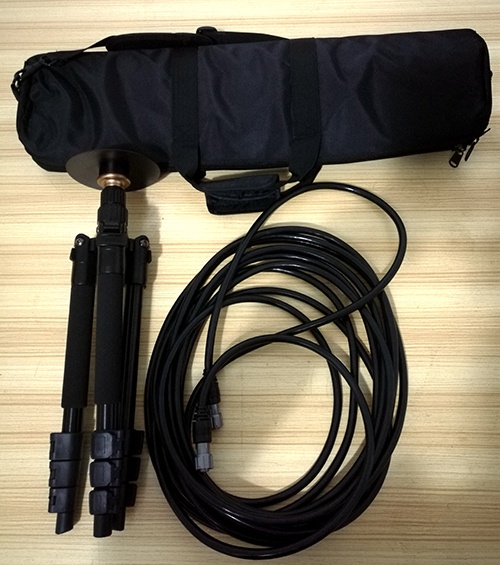

● 请小心打开包装，确认是否包含如下物品；若您发现本产品及其附件在搬运中有任何的丢失或损坏，请立即与经销商联系。配件清单

     注意：选配件数量，以实际订单为准。

2.2

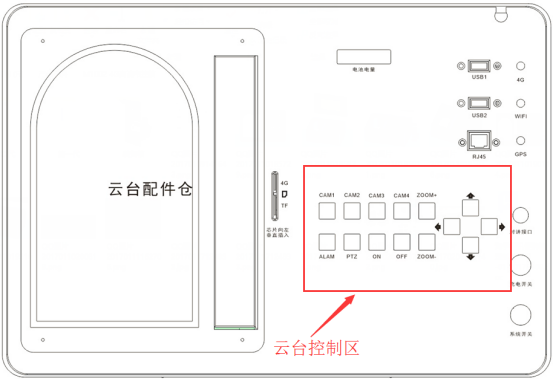

云台控制区

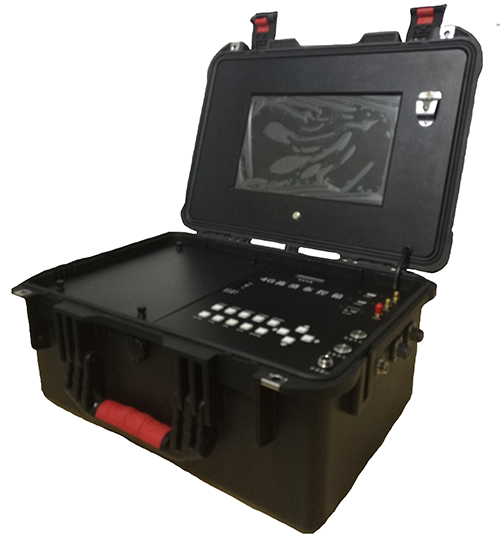

2.3     整机结构

2.4     安装调试

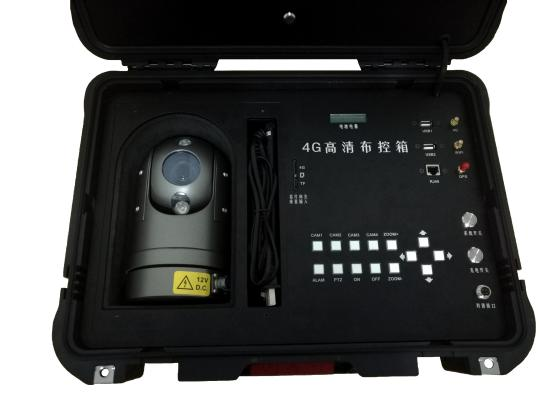

2.4.1打开配件仓，取出云台及配件：

手动拧下盖子的螺丝，拔出防护盖，如下图所示：

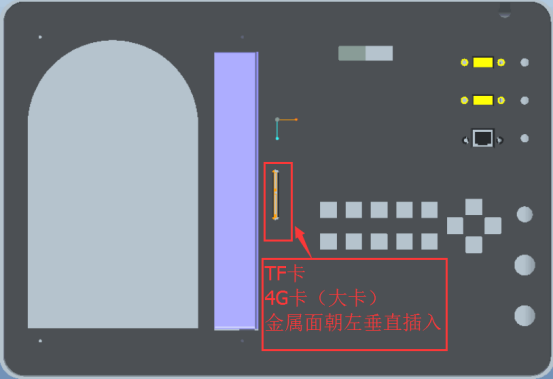

2.4.2插入存储卡和4G通讯卡：

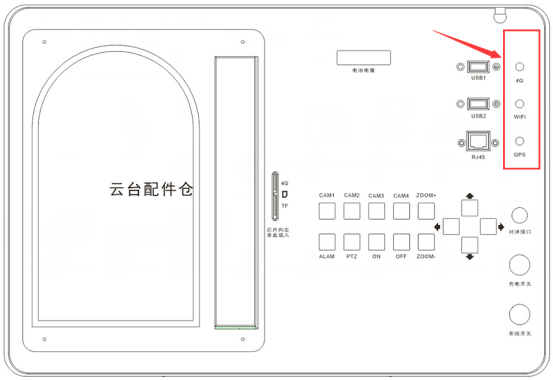

2.4.3 接好天线

设备外置3个天线，分别是： 3G/4G, WIFI, GPS, 将对应天线拧到对应SMA接头即可

2.4.3 设备开机

按下设备的开关，设备即可自检启动

备注：请注意按照标识接好相应天线后再开机

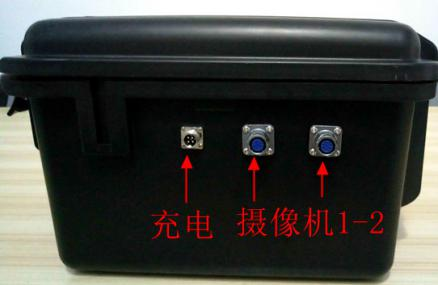

2.4.3 设备充电

请使用随机配送的复合线接入云台，使用原装充电器插入复合线的DC接口：

备注： 常温下，设备可连续工作不低于12小时，但在不同的使用环境下，如高、低温，周围光线强度等影响。3技术规格

标配20倍210万 1/2.8” CMOS ICR日夜型一体化网络高清机芯。

4其他配件

关于配置工具软件操作，请参阅：〈〈终端配置操作手册〉〉

关于客户端软件操作，请参阅：〈〈CMS客户端使用指南〉〉
