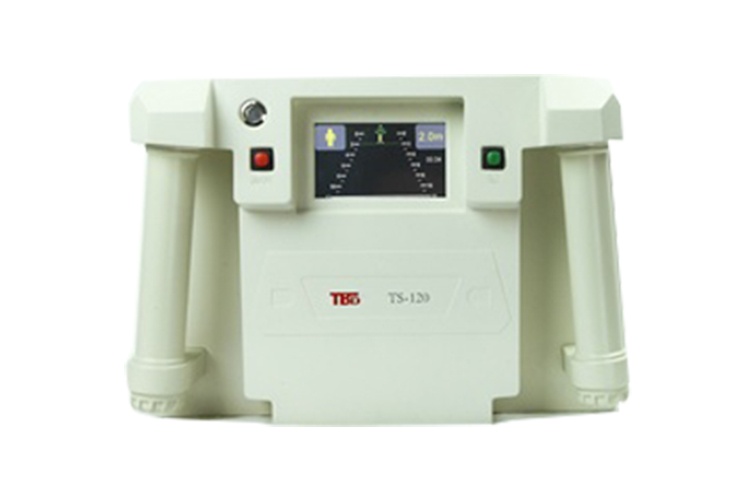

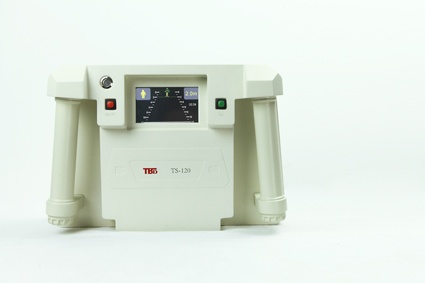

穿墙雷达YSR-120

供应商凌天装备集团

型号YSR-120

产品商标

联系电话010-51652021 13370188210

促销价

更新时间2016-01-15 13:44:00

浏览次数8299

推荐产品


课题名称

政府科研创新、产业扶持、产业平台、标准制定、产品入围等政府资助名称

政府主管部门

项目牵头或参与单位

分类

GAT 1763-2021穿墙雷达探测仪

行标标准


北京凌天

标准


一、概述

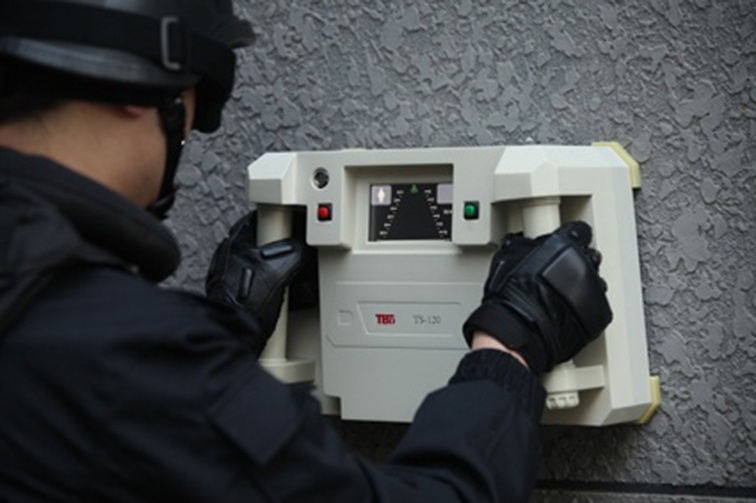

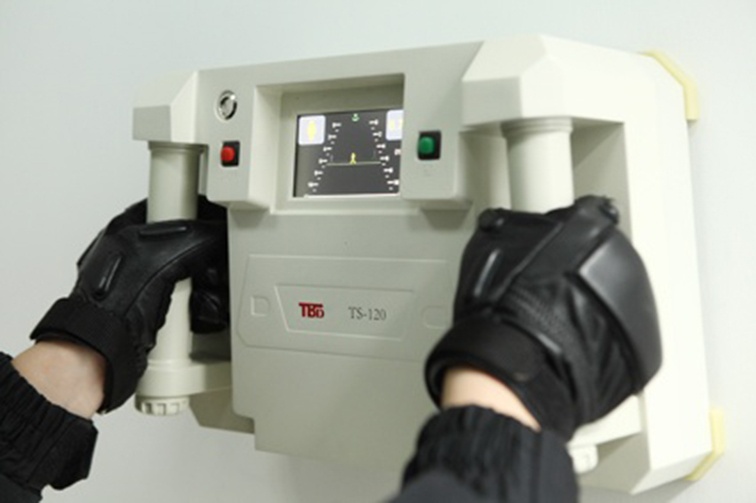

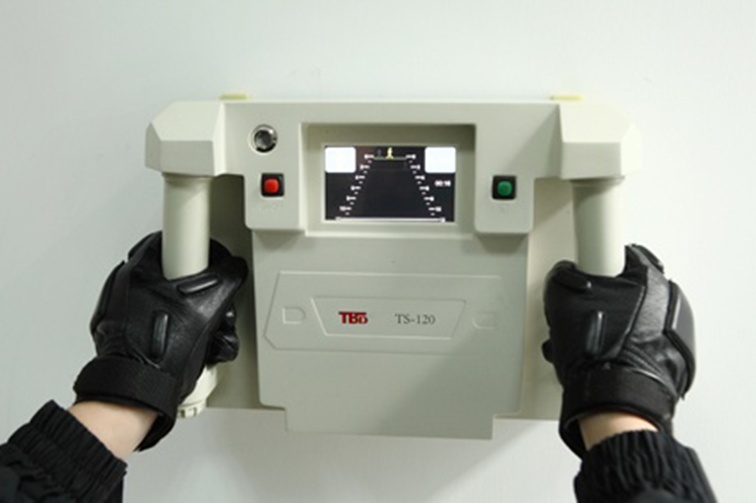

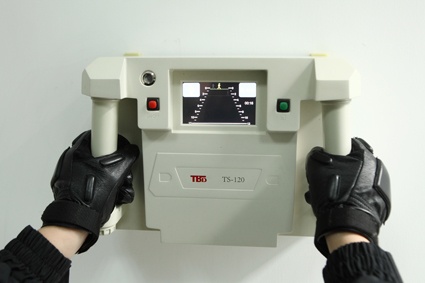

YSR-120型穿墙雷达是一种便携式手持穿墙生命探测设备,该产品体积小可手持,可根据生命活动的微小移动探测并定位人体。

该产品是专门为特种安全防范、紧急服务行业而设计的。当专业人员无法经由其他方法获取相关信息的情况下,雷达可以穿透门、砖墙、石板以及混凝土墙体,对内部空间进行全面覆盖,快速估测房间内的状况,获取其中隐藏不明的人体及活动物体的位置信息。可用于战术突击、安防、人质解救、伤员搜救、破拆进入(寻找有效安全的入口)等。

★产品入选新技术新产品(服务)名单,并提供证书,入选信息网络可查询

二、技术特点

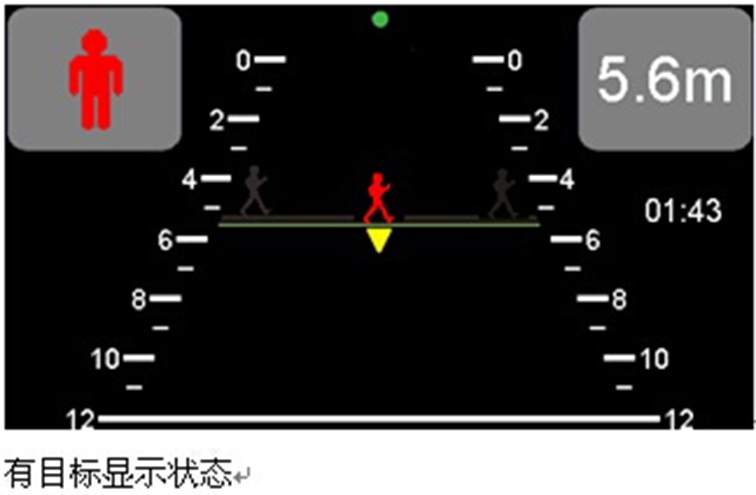

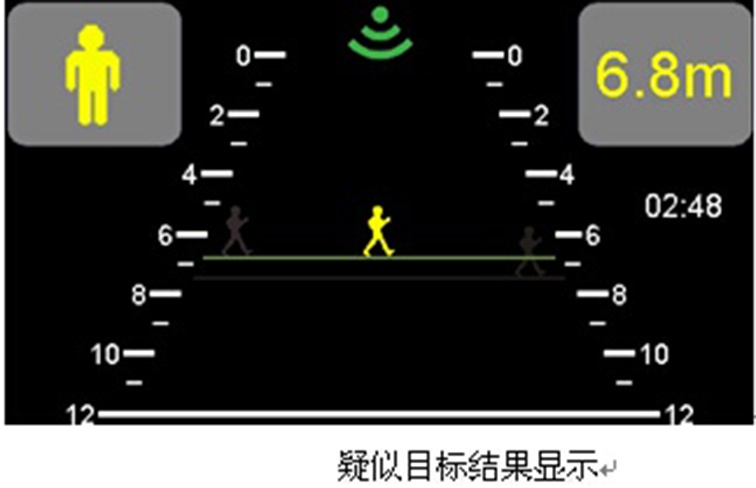

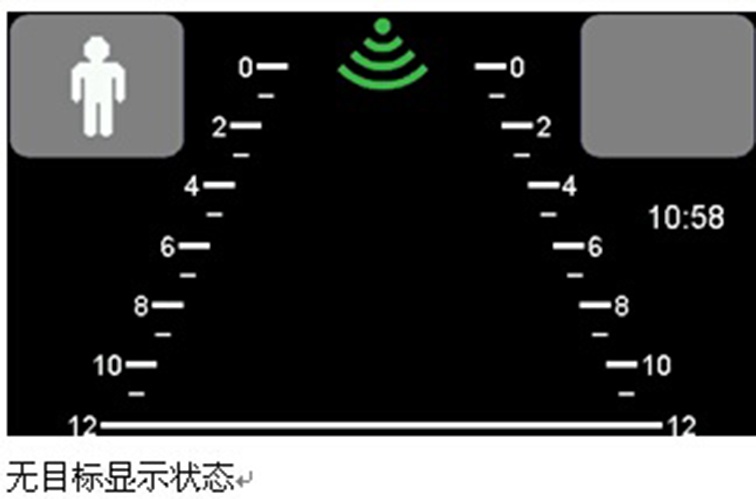

l 能够指示目标是否存在、运动方向及距离;

l 探测距离12m,满足大部分房屋、墙体探测需求;

l 优良的便携性,体积小、重量轻、结构紧凑;

l 能够对大部分墙体后的生命信息进行可靠的探测;

l 用户界面友好,操作简便、指示信息简洁直观;

l 抗干扰能力强、环境适应性强。

三、工作原理


YSR-120型穿墙雷达采用超宽带冲激脉冲雷达技术研发,通过超宽带天线向外辐射电磁脉冲,当天线前方遇到人体活动,如走动、原地转动、摆臂等微动时,会反射载有人体生命特征信号的电磁波,对该信号处理后,还原出人体目标特征,如距离、运动趋势等,并在显示屏上显示探测结果,从而实现“生命探测”的功能。

四、 技术参数


① 探测距离:探测距离12m;

② 视场范围:水平张角120°,垂直仰角120°;

③ 目标响应时间:< 2s;

④ 穿透墙体材质:水泥、石膏、红砖、混凝土、加固混凝土、土砖、灰泥砖和其他标准建筑材料;

⑤ 频率范围:600MHz到1800MHz;

⑥ 尺寸:380x254x140;

⑦ 重量:1.4kg;

⑧ 工作温度:-10℃~+50℃;

⑨ 连续工作时间:≥4h。

⑩   可选配多目标≥4人。


产品认证
★通过公安部安全与警用电子产品质量检测中心检测,原件备查
★产品拥有知识产权
★拥有穿墙雷达系统软件,计算机软件著作权登记证书,提供证书原件备查。

★制造商主体资格

注册资本金4000万元以上
★通过ISO9001体系认证,原件备查
★ISO14001环境管理体系认证,原件备查
样机
★提供样机供审核
★产品入选新技术新产品(服务)名单,并提供证书,入选信息网络可查询
