一、基本情况

（一）建设背景

据统计，截至2015年底，全国危险化学品生产、储存企业共有危险化学品重大危险源（以下简称重大危险源）1.2万余个，数量多、分布广、潜在安全风险大。近年来，国家安全监管总局研究制定了《危险化学品重大危险源监督管理暂行规定》（国家安全监管总局令第40号公布，第79号令修正）、《危险化学品重大危险源辨识》（GB18218）等一系列规章标准，不断强化重大危险源安全管理，重大危险源自动化设施、监测监控设施装备、日常安全管理等方面均取得了较大进步，并且部分地区企业建立了重大危险源监控系统中心。但综合分析，目前，我国重大危险源安全方面仍存在自动化及监测监控设施不完善、监控预警信息化水平低、政府安全监督管理困难、事故状态下无法及时获取有关信息等问题，特别是重大危险源监控信息化整体水平比较低，监控基础设施缺乏、政府和企业的信息网络不畅通、事故预警能力不足等情况日益突出，亟需建立省-市-县-企业多级重大危险源在线监控及事故预警系统。

为贯彻落实《国务院安委会办公室关于印发标本兼治遏制重特大事故工作指南的通知》（安委办〔2016〕3号）要求，进一步强化重大危险源安全管控，有效防范较大事故，坚决遏制重特大事故，根据《遏制危险化学品和烟花爆竹重特大事故工作意见》（安监总管三〔2016〕62号）安排，结合用户所在省份的监管实际要求，北京凌天世纪控股股份有限公司开发了V1.0重大危险源在线监控及事故预警系统（以下简称“在线监控预警”）工程。

（二）建设依据

1.《中华人民共和国安全生产法》（中华人民共和国主席令第十三号）

2.《危险化学品安全管理条例》（国务院令第591号）

3.《危险化学品重大危险源监督管理暂行规定》（总局令第40号公布，第79号令修正）。

4.《危险化学品重大危险源辨识》（GB18218<最新修订版本>）

5.《危险化学品重大危险源安全监控通用技术规范》（AQ3035-2010）

6《. 险化学品重大危险源罐区现场安全监控装备设置规范》（AQ3036-2010））

（三）建设目标

通过重大危险源在线监控及事故预警系统示范工程工作，力争实现：

1.探讨并理顺定位准确、分级管理的省-市-县-企业多级重大危险源在线监控及事故预警体制机制。

2.建立功能统一、标准一致的重大危险源在线监控及事故预警软件系统。

3.建立层次分明、责任清晰的重大危险源在线监控及事故预警技术体系，通过数据采集系统实现企业重大危险源关键设施设备安全参数、视频信号、报警信息的数据采集和传输；区县（园区）实现属地重大危险源视频和各类参数报警信息集中监控管理和预警；市、省可实现重大危险各类预警信息统计分析和管理，在需要情况下通过权限认证可以随时访问重大危险源现场实时信息。

4.形成重大危险源在线监控及事故预警分布一张图。

（四）硬件建设原则。

采用独立的TS-Multi重大危险源现场一体化监控装置，实时采集现场的气体、视频数据。

二、建设思路

（一）系统逻辑架构。

系统通过数据采集系统将企业重大危险源在线监控预警数据采集到各级监控中心。各级监控中心将采集的数据进行加工处理，建成面向分析主题的数据仓库，最后通过数据应用系统进行数据展示。

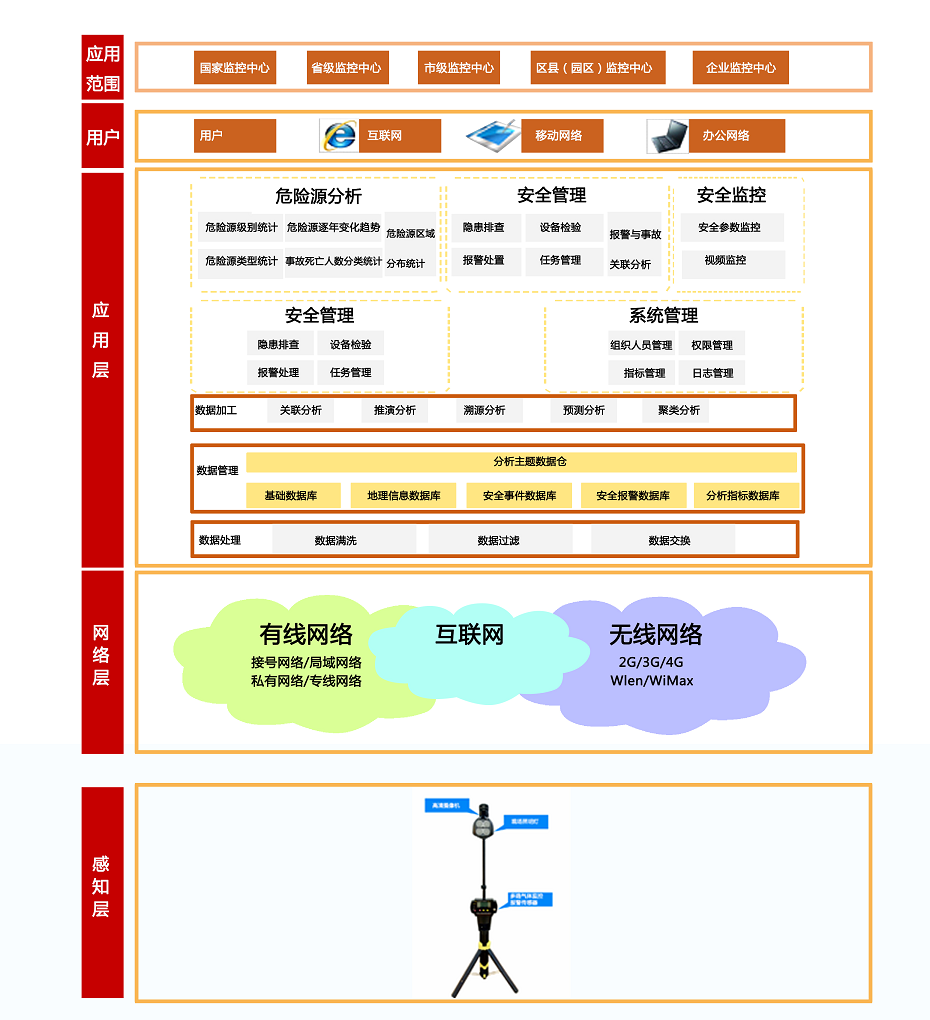

系统架构如图1所示。

数据应用包括重大危险源分析、重大危险源报警分析、安全监控、安全管理和系统管理七大部分。

1.安全监控。实时监控企业重大危险源各监控设备的安全参数和视频图像。

图1系统逻辑架构

2.重大危险源报警分析。基于重大危险源的在线监控预警数据，分析报警的区域分布、季节分布、行业分布、类型分布并挖掘报警与事故的关联关系。

3.重大危险源分析。基于重大危险源备案数据，对重大危险源的级别分布、类型分布、区域分布、可能造成事故死亡人数、逐年变化情况进行分析。

4.安全管理。实现重大危险源的日常和应急安全管理，具体包括隐患排查、设备检查、报警处置和任务管理等功能。

5.系统管理。包括组织人员管理、权限管理、指标管理和日志管理等功能。

（二）系统部署架构。

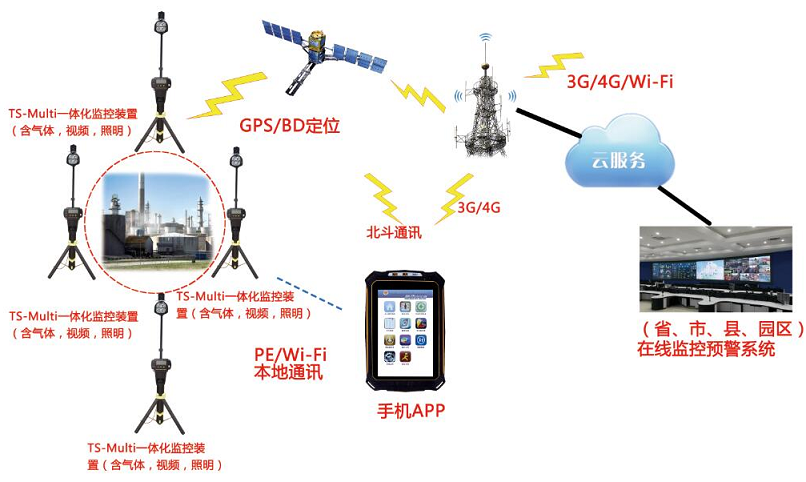

系统采用分布式部署模式，即根据省、市、区县（园区）和企业各级监管职责，分别部署具有不同功能的应用系统。省、市、区县（园区）和企业物理上组建成一个广域网，企业的监控参数和报警信息接入数据采集系统实现统一处理和保存，并通过4G网络、Internet或者光纤网络汇集到区县（园区）监控中心。区县（园区）的数据采用VPN技术上传市、省、国家监控中心。上级监控中心在需要情况下通过权限认证可以通过区县（园区）系统随时访问企业重大危险源现场视频和参数信息。系统部署架构如图2所示。

图2系统快速部署架构

三、建设内容

（一）政府（省、市、县、园区）在线监控预警系统。

在线监控预警系统的功能包括安全监控子系统、预警子系统、安全管理子系统。

1.安全监控子系统。

（1）安全参数监控。监控特定企业、特定区域、特定设备的安全报警情况。省、市监控中心可通过授权访问区县监控平台，在事故状态下了解企业情况。

（2）视频监控。监控特定企业、特定区域、特定摄像头的实时和历史监控录像。省、市监控中心可通过授权访问区县监控平台，在事故状态下了解企业情况。

2.预警子系统。

基于所辖区域的重大危险源、报警信息和安全参数进行分析预警，分析主题和分析模型与政府（省、市）监管预警系统一致，预警子系统应按照相关规定存储某个时间段的报警信息和安全参数信息，并支持具体分析和大数据统计挖掘。具体的报警指标阈值可根据区县（园区）情况进行调整。

3.安全管理子系统。

（1）在线监控预警监管。根据全国重大危险源在线监控预警工作管理需求，提供在线监控预警系统隐患排查活动、隐患监控、隐患整改通知、隐患整改报告、隐患治理项目等功能。

（2）报警处置。根据区县（园区）的报警处置需求，提供信息查看、情况核实、预案处置、报告生成等功能。

（3）任务管理。提供任务下达和任务报告功能，满足区县（园区）用户与上级和企业的工作沟通需要。

（二）企业数据采集系统。

企业通过设置数据采集系统实现现场设备的数据采集、数据过滤、数据集成等功能，读取安全监控装置可燃气体、有毒气体的安全参数和报警数据，实现视频信息的读取和视频摄像头的控制。数据采集系统是一款高性能服务器，由高性能硬件和智能数据采集软件共同组成。

本系统采用具有独立知识产权的TS-Multi重大危险源现场一体化监控装置，实时采集现场的气体、视频数据，具备高集成性、稳定性等优点。

四、系统功能

（一）基本功能

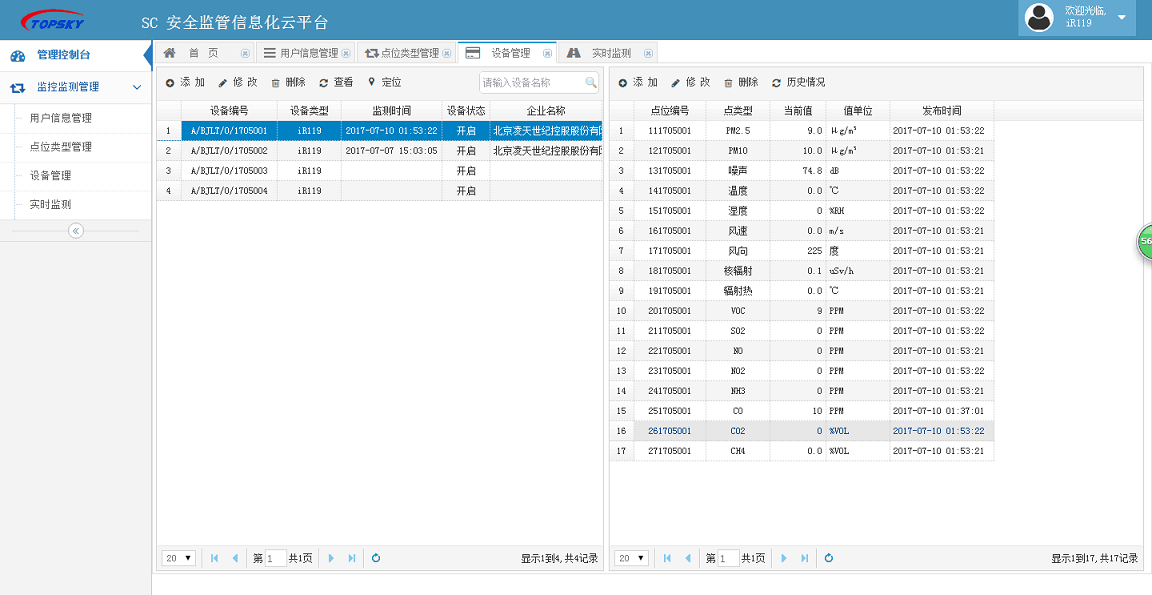

1、实时在线监测：实现实时在线监测设备参数，远程查看现场数据。

2、自动报警：当数据超过阈值时，系统自动发出报警。

3、数据管理：当前端采集数据之后，系统自动对数据进行存储、分析，为安全监管建设提供有力支持。

4、历史数据查询：通过输入关键字或者选择日期，找到相关的历史数据，为数据的统计以及事故后的分析提供依据，有助于管理者了解动态。

5、报警信息统计与查询：系统自动对已发生的事故信息进行统计，通过查询界面可以看到历史报警信息，为加强安全生产管理提供依据。

（二）分功能详述

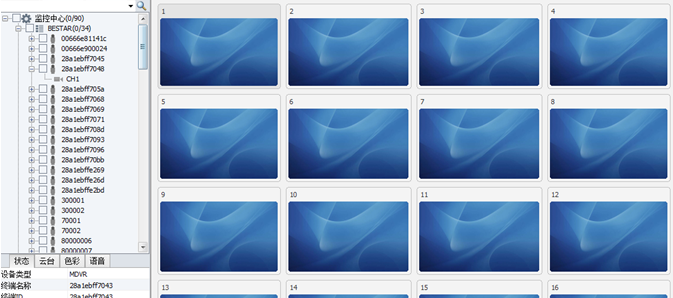

1. 实时无线音视频：将现场的图像通过无线网络进行传输，实时同步传输至监控中心。监控中心通过安装无线应急救援快速部署管理系统监控前端现场情况，也可以任意切换监控现场。指挥人员如同亲临现场，大大增强了对现场突发情况的感知能力，使其能够利用视频来观察、判断现场实况，加之同步语音信息的传输、报告，很快能够掌握现场全局情况。

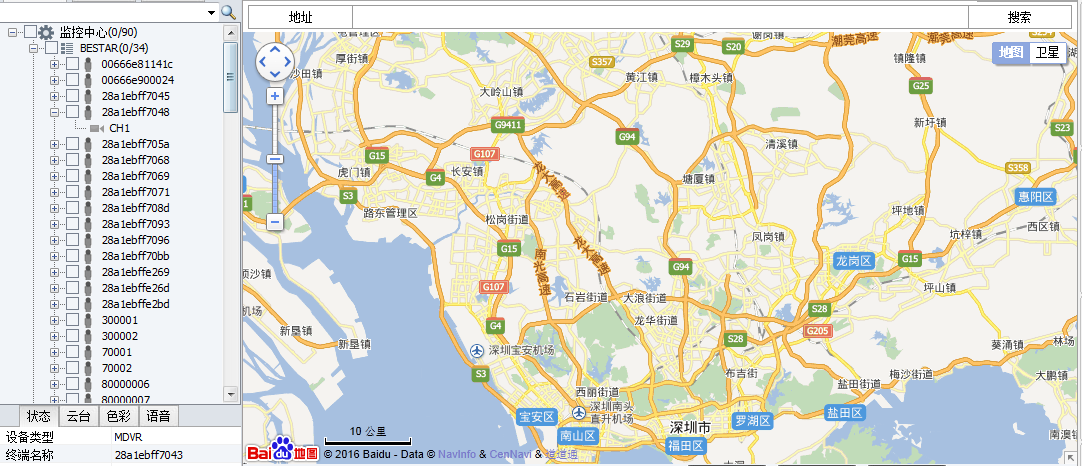

2. 实时定位：远程音视频监控指挥系统内置北斗/GPS定位系统模块和天线，利用无线模块将位置信息实时发送到监控中心，在平台的电子地图上显示出设备的具体位置。并可以根据设备编号，按日期查询历史行动轨迹。

3. 实时无线气体数据：通过部署前端一体化监控装置，可将现场所有检测到的危化气体数据，实时上传远程危险环境监测系统中，由系统统一管理，存储，分析，打印形成报告。

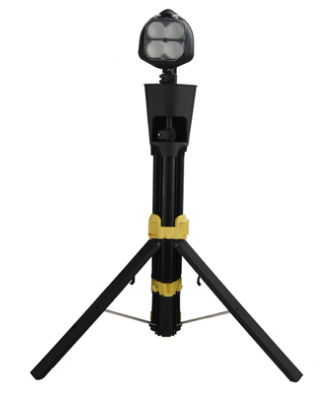

4. 一体化监控系统可为现场提供实时照明：提供超高4000Lm亮度灯光,便于工作人员实施救援，监测工作。

5 智慧决策：TS-Multi监控装置融合物联网技术、云技术、3S技术、多网融合等多种技术方案，通过实时采集危化有毒有害气体，可燃气体的生态风险数据，和实时监控现场人员，车辆，场景的动态风险数据，构建全方位、多层次、全覆盖的一体化监控网络，从而成为“感知测量更透彻、互联互通更可靠、智能应用更深入”的智慧型一体化监控决策体系。

6. 精细管理：TS-Multi监控装置实施监控信息资源高效、精准的传递及海量数据资源中心和统一服务的支撑平台建设，实现动态应用平台的组建和应用，以更精细化的动态方式管理。

7. 部署快：TS-Multi监控装置放在便携箱中，方便运输和部署。所有设备可以在危险环境和公众场合中迅速部署，从而快速建立一套完整的区域监测体系。

8. 超远程传输：TS-Multi监控装置采用自组网模式，设备之间可以采用3G/4G，Zigbee/RS485协议进行无线数传，从而建立一套完整的监测体系。在任何一台计算机、笔记本、平板上可查阅现场数据。

五、系统特点

（一）软件系统特点

1、快速构建：采用高度集成的TS-Multi重大危险源现场一体化监控装置，可以确保系统的快速部署，设备的独立性较好，不受其它系统干扰。

2、不干扰企业现有系统：因为是单独建设，所以不和企业现有系统相冲突，确保了监控数据的真实可靠

3、兼容性强：支持主流气体、视频等监测产品及数据采集处理设备；

4、人工智能化：人性化设计，贴合客户使用习惯，方便各类人员使用

（二）硬件系统：TS-Multi重大危险源现场一体化监控装置特点

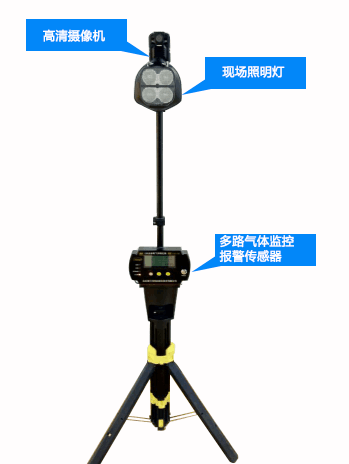

TS-Multi重大危险源现场一体化监控装置

【多】独立气体分析技术，配备9个高灵敏度传感器可监测9种参数，根据不同环境自动调试出相应的传感器工作，方便可靠。

【清】实时传输高达2000万像素，分辨率≥1920*1080，实时视频、语音对讲监控。

【亮】超大5寸探照灯，提供4000Lm亮度，360°旋转，便于现场工作人员无死角救援工作。

【远】预先配置的3G/4G无线网络无需设置，及时通信与平板和计算机连接，现场仪器之间的无线传输数据上传服务器，决策者千里之外也可以了解现场情况。

【安】设备本质安全，通过防爆认证。

【高】快速监测影响区域动态数据，高效决策现场危险源应急处置工作的执行效果。

【简】系统之间配置简单，开机即可使用。

【信】拥有独立的知识产权和系统软件著作权

六、系统配置

序号	项目	型号	数量	单价	小计
1	重大危险源在线监控及事故预警系统 PC端（省级）	V1.0	1
2	重大危险源在线监控及事故预警系统 PC端（市级）	V1.0	1
3	重大危险源在线监控及事故预警系统 PC端（县级）	V1.0	1
4	重大危险源在线监控及事故预警系统 PC端（园区级）	V1.0	1
5	重大危险源在线监控及事故预警系统 PC端（企业级）	V1.0	1
6	重大危险源在线监控及事故预警系统 ANDROID版	V1.0
7	重大危险源现场一体化监控装置（含气体，视频，照明）	TS-Multi			0
8	本安防爆电源	DW
9	交换机	华为
10	现场数据服务器	华为
11	云端服务器	阿里云
